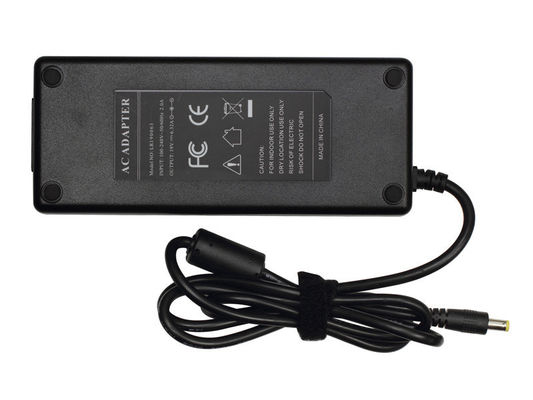

19V 6.32A تبديل AC / DC محول الطاقة، محول التيار المتردد الحاسوب

تفاصيل المنتج:

Place of Origin:	Guangdong, China (Mainland)
اسم العلامة التجارية:	e.mini
إصدار الشهادات:	CE/RoHS
Model Number:	E-19V6.32A-LR190063

شروط الدفع والشحن:

Minimum Order Quantity:	20 Pieces
Packaging Details:	Work Bin and Handle Box
Delivery Time:	Within 2-7 working days after getting deposit
Payment Terms:	T/T, Western Union, Paypal
Supply Ability:	25000 Pieces per Month

اتصل

مفصلة وصف المنتج

Production Name:	Computer AC Adapter	Input Voltage:	Rated Voltage: 100~240Vac Variation Range: 90-264Vac
Input Frequency:	Rated Frequency: 50/60Hz Variation Frequency: 47-63Hz	Efficiency:	80% Min, At 115/230Vac input voltage,1/4,1/2,3/4 and full load calculation average efficiency.
protection:	Short circuit test,Over current Protection,
تسليط الضوء:	محولات التيار المتردد الكمبيوتر , ومحول الطاقة الكمبيوتر

19V 6.32A تبديل AC / DC محول الطاقة، محول التيار المتردد الحاسوب

19V 6.32A تبديل AC / DC محول الطاقة مع جودة عالية

مواصفة:

نموذج:	E-البسيطة محول (19V6.32A) -LR190063
اكتب:	ITX الطاقة، DC-ITX محول الطاقة، LCD، LED محول عرض ومحول الكمبيوتر المحمول
معامل:	1، ومعيار جولة الفم انتاج واجهة: 2.5MM أقطار الداخلية، و 5.5mm القطر الخارجي؛ 19V انتاج التيار الكهربائي، 120W انتاج الطاقة 2، والجهد الإدخال: 90-260VAC 3 الميزات: حماية من التيار الزائد، حماية الجهد الزائد والحماية من الحرارة الزائدة الخ 4، الوزن: 0.53KG

1 وصف:

والغرض من هذه الوثيقة هو تحديد المتطلبات الوظيفية من إمدادات الطاقة التبديل 120W.

2 الخصائص INPUT:

2.1 الجهد الإدخال:

الفولطية: 100 ~ 240VAC

تباين المدى: 90-264Vac

2.2 تردد الإدخال:

تصنيف التردد: 50 / 60HZ

تباين التردد: 47-63HZ

2.3 المدخلات الحالية:

2.0Amps كحد أقصى في أي جهد الدخل وتصنيفا، والحمل الناتج العاصمة تصنيفا.

2.4 تدفق الحالية:

120 أمبير بداية ماكس الباردة في إدخال 240VAC، مع الحمل يتم التصويت و 25 ℃ المحيطة

2.5 المتردد تسرب الحالية:

إدخال الحد الأقصى 0.75ma At240Vac

3 خصائص الانتاج:

الناتج 3.1 الطاقة

الجهد االكهربى	دقيقة. حمل	تقييمه. حمل	الوقوف إلى جانب السلطة	انتاج الطاقة
19Vdc	0.01A	6.32A	0.5W ماكس	120W

3.2 تحميل الجامع / الخط اللائحة

الجهد االكهربى	دقيقة. حمل	تقييمه. حمل	خط التنظيم	تنظيم الحمل
19Vdc	0.01A	6.32A	± 1٪	± 5٪

3.3 تموج والضوضاء:

تحت الجهد الاسمي وتحميل الاسمي، وتموج والضوضاء هي كما يلي عند قياس مع عرض ماكس فرقة من 20MHZ والموازي 47UF / 0.1uF، عبرت مرتبطة في مرحلة الاختبار.

الجهد تموج والضوضاء (كحد أقصى)

+ 12VDC 190mV ص

3.4 بدوره على تأخير الوقت:

3Second ماكس في 115VAC المدخلات والمخرجات الحمولة القصوى

3.5 ارتفاع الوقت:

40 ملي ماكس في 115VAC المدخلات والمخرجات الحمولة القصوى

3.6 تصمد الوقت:

5 ملي مين في 115VAC المدخلات والمخرجات الحمولة القصوى

3.7 الكفاءة:

80٪ الحد الأدنى، وفي 115 / 230VAC مساهمة الجهد، 1 / 4،1 / 2،3 / 4 والكامل حساب الحمل متوسط الكفاءة.

4 وظيفة الحماية:

4.1 القصير اختبار الدائرة:

التيار الكهربائي سيتم السيارات المستردة عند إزالة أخطاء ماس كهربائى.

4.2 أكثر من الحماية الحالية:

التيار الكهربائي سيتم السيارات المستردة عند أكثر من العيوب الحالية إزالة.

4.3 أكثر من الحماية الحالية:

وإمدادات الطاقة صناعة السيارات عندما تعافى أخطاء إزالة 120٪ ~ 170٪.

5 REQUIREMET البيئية:

درجة الحرارة 5.1 التشغيل:

0 ℃ إلى 40 ℃، حمولة كاملة والتشغيل العادي

5.2 درجة حرارة التخزين: -20 ℃ إلى 80 ℃ مع حزمة

5.3 الرطوبة النسبية:

5٪ (0 ℃) ~ 90٪ (40 ℃) RH، 72Hrs، حمولة كاملة والتشغيل الطبيعي.

5.4 الاهتزاز:

1) التشغيل: IEC 721-3-3 3M3

5 ~ 9HZ، A = 1.5MM

(9 ~ 200HZ، تسريع 5M / S2)

2) النقل:

IEC 721-3-2 2M2

5-9Hz، A = 3.5MM

9 ~ 200HZ، تسريع = 5M / S2

200 ~ 500HZ، تسريع = 15M / S2

3) محاور، 10 دورة في المحور.

قد يحدث أي ضرر دائم أثناء الاختبار.

العينة لديها لاستعادة الوضع الأصلي بعد انقطاع الكهرباء / على.

5.5 اسقاط جاهزة:

1M لجدار جبل نوع و760mm لنوع سطح المكتب وصفها على النحو الوارد أعلاه.

ويتكون السطح الأفقي من الخشب الصلب لا يقل عن 13mm سميكة، التي شنت على طبقتين من الخشب الرقائقي كل 19MM الى 20mm سميكة، كافة معتمد على الخرسانة أو ما يعادلها الكلمة غير مرن.

6 سلامة المطلب:

6.1 السلامة: الاتفاق مع TUV / GS- (EN60950-1)، CCC- (GB4943) AS / NZS: 60950-1، UL / CUL- (UL60950-1)

6.2 / قوة عازلة مرحبا وعاء:

المرحلة الابتدائية إلى المرحلة الثانوية: 1500VAC / 3.5mA / 60 ثانية (3 ثوان عن الإنتاج) أو 2121Vdc / 3.5mA / 60 ثانية (3 ثوان عن الإنتاج)

مقاومة 6.3 العزل:

دقيقة 20MΩ. في المرحلة الابتدائية إلى المرحلة الثانوية إضافة 500VDC اختبار الجهد

6.4 التسرب الحالي

0.75mAmax. في 264VAC / 50HZ

6.5 EMI STANDARD يلتقي حدود

1) قواعد لجنة الاتصالات الفدرالية الفئة B part15

2) قواعد الصف .EN55022 B

3) GB9254-1998، GB17625.1-2003
