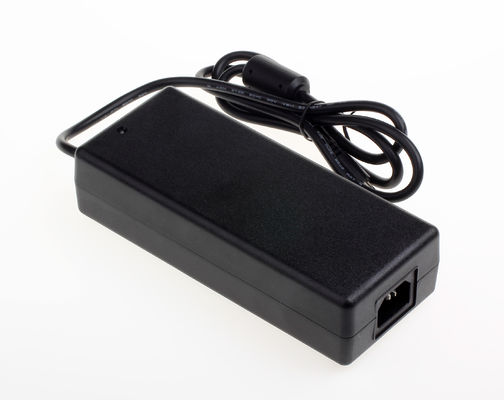

محول التيار المتردد 120W Realan الحاسوب، 12V AC الأسود العاصمة ITX امدادات الطاقة

1 الوصف:

والغرض من هذه الوثيقة هو تحديد المتطلبات الوظيفية من 120 W تحويل امدادات الطاقة.

2، إدخال الخصائص:

2.1 الجهد الإدخال:

الفولطية: 100 ~ 240VAC

تباين المدى: 90-264Vac

2.2 تردد الإدخال:

تصنيف التردد: 50 / 60HZ.

تباين التردد: 47-63HZ

2.3 المدخلات الحالية:

2.0 أمبير كحد أقصى في أي جهد الدخل والتصنيف، والناتج العاصمة معدل الحمولة.

2.4 تدفق الحالية:

120 أمبير ماكس. بدء الباردة في إدخال 240VAC، مع الحمل يتم التصويت و 25 ℃ المحيطة.

2.5 المتردد تسرب الحالية:

0.25 مدخلات أمبير Max.At240Vac.

3 خصائص الانتاج:

الناتج 3.1 الطاقة

3.2 تحميل الجامع / الخط اللائحة

3.3Ripple والضوضاء:

تحت الجهد الاسمي وتحميل الاسمي، وتموج والضوضاء هي كما يلي عند قياس مع Max.Bandwidth من 20MHZ والموازي 47UF / 0.1uF، عبرت مرتبطة في مرحلة الاختبار.

الجهد تموج والضوضاء (كحد أقصى)

+12 فولت 120 فولت ص

3.4 بدوره على تأخير الوقت:

3Second Max.at 115VAC المدخلات والمخرجات Max.load.

3.5 ارتفاع الوقت:

40 ملي Max.at 115VAC المدخلات والمخرجات الحمولة القصوى.

3.6 تصمد الوقت:

5 ملي Min.at 115VAC المدخلات والمخرجات Max.Load.

3.7 الكفاءة:

75٪ الحد الأدنى، وفي 115 / 230VAC مساهمة الجهد، 1 / 4،1 / 2،3 / 4 والكامل حساب الحمل متوسط الكفاءة.

4، وظيفة الحماية:

4.1 القصير اختبار الدائرة:

التيار الكهربائي سيتم السيارات المستردة عند إزالة أخطاء ماس كهربائى.

4.2 أكثر من الحماية الحالية:

التيار الكهربائي سيتم السيارات المستردة عند أكثر من العيوب الحالية إزالة.

4.3 أكثر من حماية الجهد:

وإمدادات الطاقة صناعة السيارات عندما تعافى أخطاء إزالة 120٪ ~ 170٪.

5، REQUIREMET البيئية:

5.1Operating درجة الحرارة:

0 ℃ إلى 40 ℃، حمولة كاملة والتشغيل العادي.

5.2 درجة حرارة التخزين: -20 ℃ إلى 80 ℃ مع حزمة

5.3 الرطوبة النسبية:

5٪ (0 ℃) ~ 90٪ (40 ℃) RH، 72Hrs، حمولة كاملة والتشغيل الطبيعي.

5.4 الاهتزاز:

التشغيل: IEC 721-3-3 3M3

5 ~ 9HZ، A = 1.5MM

9 ~ 200HZ، تسريع 5M / S2

2. النقل:

IEC 721-3-2 2M2

5-9Hz، A = 3.5MM

9 ~ 200HZ، تسريع = 5M / S2

200 ~ 500HZ، تسريع = 15M / S2

3. محاور، 10 دورة في المحور.

قد يحدث أي ضرر دائم أثناء الاختبار.

العينة لديها لاستعادة الوضع الأصلي بعد انقطاع الكهرباء / على ..

5.5 اسقاط جاهزة:

1M لنوع wallmount و760mm لنوع سطح المكتب وصفها على النحو الوارد أعلاه.

ويتكون السطح الأفقي من الخشب الصلب 13mm وعلى الأقل سميكة، التي شنت على طبقتين من الخشب الرقائقي

كل 19MM الى 20mm سميكة، كافة معتمد على أرضية خرسانية أو ما يعادلها غير مرن.

6، سلامة المطلب:

6.1Safety: اتفاق مع

6.2 قوة عازلة مرحبا وعاء:

المرحلة الابتدائية إلى الثانوية: 1800 Vac10mA / 3S لنوع الاختبار.

6.3 Iusulation المقاومة:

المرحلة الابتدائية إلى الثانوية: 10MΩ دقيقة في العاصمة 500V.

6.4 EMI STANDARD

يلتقي حدود

<1> لجنة الاتصالات الفدرالية قواعد الصف part15 B

<2> .EN55022 قواعد فئة B

<3> .GB9254-1998، GB17625.1-2003

7، شرط الميكانيكية:

7.1 العلبة:

حجم امدادات الطاقة: L 170 × العرض 72 × H 41.5 مم؛

7.2 موصل nput:

IEC-320-C 14.
