| GAOXIN المجمع الصناعي، قوانغمينغ منطقة جديدة، مدينة شنتشن بمقاطعة قوانغدونغ، والصين | Angelwang66@126.com |
 |
| Place of Origin: | China |
| اسم العلامة التجارية: | Enargy |
| Model Number: | XD30-24S12-PECW |
| Minimum Order Quantity: | 1pcs |
|---|---|
| الأسعار: | Negotiation |
| Delivery Time: | 1-8 Weeks |
| Payment Terms: | Negotiation |
| Supply Ability: | 15000Pcs/week |
| تسليط الضوء: | الصناعي تحويل العاصمة العاصمة,معزولة امدادات الطاقة |
||
|---|---|---|---|

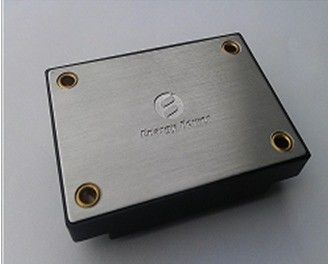

الصناعية التيار الكهربائي 30W الناتج 12V / 2.5A XD30-24S12-PECW
الميزات الرئيسية
خرج الطاقة: 30W
مجموعة واسعة المدخلات: 9-36VDC
عالية الكفاءة: ما يصل إلى 88٪
تنظيم خط ل± 1٪
تنظيم الحمل ل± 1٪
تردد التشغيل ثابت
العزلة الجهد: 1،500V
تمكين (تشغيل / إيقاف) مراقبة
خرج أكثر من الحمولة الحماية
حماية الانتاج الجهد الزائدة
زوبعة طريقة حماية ماس كهربائى
المدخلات في إطار الجهد قفل التدريجي
انتاج التيار الكهربائي تقليم: -8 ~ + 10٪ VOUT
نظرة عامة على المنتج
هذه الوحدات تحويل DC-DC استخدام التكنولوجيات المتقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.
الخصائص الكهربائية
الحد الأقصى لالتقييمات المطلقة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
مساهمة الجهد | 40 | فولت | المستمر، غير تشغيلية | ||
38 | فولت | المستمر، التشغيل | |||
40 | فولت | تعمل حماية عابر، <100MS | |||
العزلة الجهد | 2000 | فولت | مدخلات الانتاج | ||
درجة حرارة التشغيل | -40 | 100 | ℃ | درجة الحرارة قاعدة لوحة، | |
درجة حرارة التخزين | -55 | 115 | ℃ | المحيطة |
خصائص الإدخال
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
مدى مساهمة الجهد | 9 | 24 | 36 | فولت | |
بدء مدى الجهد | 10 | 24 | 36 | فولت | |
وكيل الجهد تأمين | 8.5 | 8.9 | فولت | بدوره - على عتبة، ونصف الحمل | |
7.5 | ثمانية | فولت | بدوره - إيقاف عتبة، ونصف الحمل | ||
الحد الأقصى المدخلات الحالية | 4.2 | ا | حمولة كاملة، دقيقة. إدخال | ||
كفاءة | 88 | ٪ | |||
يوصي السعة المدخلات الخارجية | 100 | الجبهة المتحدة | نموذجي 0.1-0.2Ω ESR |
خصائص الانتاج
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
الناتج الجهد تعيين نقطة | 11.88 | 12.00 | 12.12 | فولت | إدخال الاسمي. تحميل نصف |
الناتج الجهد المدى | 11.76 | 12.00 | 12.24 | فولت | |
الناتج النطاق الحالي | 0 | 2.5 | ا | ||
خط التنظيم | ± 0.02 | ± 1 | ٪ | خط منخفض إلى خط رفيع. حمولة كاملة | |
تنظيم الحمل | ± 0.02 | ± 1 | ٪ | عدم التحميل إلى التحميل الكامل. إدخال الاسمي | |
الحد الحالي | 2.7 | ا | انتاج التيار الكهربائي 90٪ من الاسمية | ||
دائرة كهربائية قصيرة | 6 | ا | |||
تموج (RMS) | 15 | بالسيارات | 20 عرض النطاق الترددي ميغاهرتز. الإخراج مع 10uF مكثف كهربائيا و0.1uF مكثف السيراميك في التصنيف الحالي بالكامل. | ||
الضوضاء (الذروة إلى الذروة) | 100 | بالسيارات | |||
كاب الناتج الحد الأقصى. | 1800 | μF |
خصائص الاستجابة الديناميكية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
التغير في الانتاج الحالي (دي / دينارا = 0.1A / لنا) | 360 | بالسيارات | 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
التغير في الانتاج الحالي (دي / دينارا = 2.5A / لنا) | 360 | بالسيارات | 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
تسوية الوقت | 300 | لنا | في حدود 1٪ VOUT حركيا. | ||
بدوره على الوقت | 50 | الآنسة | من فين = 10٪ إلى VOUT = 90٪ حركيا. | ||
تخطى انتاج التيار الكهربائي | 5 | ٪ |
خصائص وظيفية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
تحويل التردد | 180 | 200 | 230 | كيلوهرتز | مرحلة التنظيم ومرحلة العزلة |
الناتج الجهد تريم | 10 | ٪ | تقليم أعلى | ||
8 | ٪ | تقليم أسفل | |||
تمكين المصدر الحالي | 1 | أمبير | |||
تمكين (على - إيقاف التحكم) إيجابي المنطق | 1 | 15 | فولت | على مراقبة، وارتفاع المنطق أو العائمة | |
-0.5 | 0.3 | فولت | خارج السيطرة، المنطق منخفضة | ||
حماية من زيادة الحمولة | 110 | ٪ | ، الوضع الحالي، نبض كتبها نبض الحد الحالي عتبة، (٪ معدل الحمولة) | ||
قصيرة - حماية الدائرة | 65 | mΩ | النوع: زوبعة واسطة، والاسترداد التلقائي، دائرة قصر المقاومة | ||
حماية الانتاج الجهد الزائدة | 110 | 150 | ٪ | تحميل نصف |
خصائص العزل
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
العزلة الجهد | 1500 | فولت | مدخلات الانتاج، 1min / 1MA | ||
1500 | فولت | مدخلات لوحة قاعدة. 1min / 1MA | |||
500 | فولت | الإخراج لوحة قاعدة. 1min / 1MA | |||
عزل المقاومة | 100 | MΩ | في 500VDC لاختباره عند الضغط الجوي وRH 90٪ | ||
العزلة السعة | 1000 | الجبهة الوطنية |
الخصائص البيئية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
درجة حرارة التشغيل | -40 | +100 | ℃ | درجة الحرارة قاعدة لوحة | |
درجة حرارة التخزين | -55 | +115 | ℃ | المحيطة | |
معامل درجة الحرارة | ± 0.02 | ٪ / ℃ | |||
رطوبة | 20 | 95 | ٪ RH | الرطوبة النسبية، غير - التكثيف |
معايير الامتثال
معامل | الملاحظات |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
إبرة لهب اختبار (IEC 695-2-2) | |
IEC 61000-4-2 |
ملخص الميكانيكية
الملاحظات:
1. جميع دبابيس هي 0.040 "(1.02mm) ديا ..
3. التحمل: x.xx ± 0.02 في (س س ± 0.5mm و).
x.xxx ± 0.010 في. (x.xx ± 0.25mm)
دبوس تسميات
دبوس رقم | اسم | وظيفة |
1 | تمكين | المدخلات TTL لتحويل تحويل وخارجها، والمشار إليه فين (-)، مع سحب الداخلي حتى. |
2 | فين (-) | سلبي مساهمة الجهد |
3 | فين (+) | إيجابي المدخلات الجهد |
4 | VOUT (+) | إيجابي انتاج التيار الكهربائي |
5 | كوم | السلبي الناتج الجهد |
6 | تقليم | انتاج التيار الكهربائي تقليم. ترك دبوس TRIM مفتوحة للالاسمي انتاج التيار الكهربائي. |
