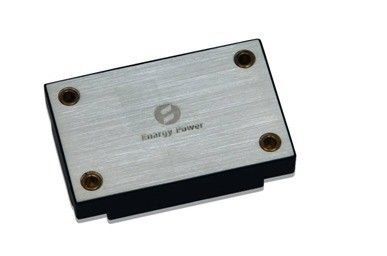

الصناعية التيار الكهربائي 30W الناتج 24V / 1.25A XX30-24S24-PEC
الميزات الرئيسية
خرج الطاقة: 30W
مجموعة واسعة المدخلات: 18-36VDC
ارتفاع كفاءة التحويل: ما يصل الى 92٪
تنظيم خط ل± 1٪
تنظيم الحمل ل± 1٪
تردد التشغيل ثابت
العزلة الجهد: 1،500V
تمكين (تشغيل / إيقاف) مراقبة
خرج أكثر من الحمولة الحماية
زوبعة طريقة حماية ماس كهربائى
الإفراط في درجة الحرارة حماية
المدخلات في إطار الجهد قفل التدريجي
انتاج التيار الكهربائي تقليم: ± 10٪ VOUT
نظرة عامة على المنتج
هذه الوحدات تحويل DC-DC استخدام التكنولوجيات المتقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.
الخصائص الكهربائية
تنطبق · الخصائص الكهربائية على نطاق التشغيل الكامل للمساهمة الجهد، الحمل الناتج ودرجة الحرارة لوحة قاعدة، ما لم ينص على خلاف ذلك. جميع درجات الحرارة تشير إلى درجة حرارة التشغيل في وسط لوحة قاعدة.
الحد الأقصى لالتقييمات المطلقة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
العزلة الجهد | 1500 | فولت | مدخلات الانتاج | ||
درجة حرارة التشغيل | -40 | +100 | ℃ | ||
درجة حرارة التخزين | -55 | +125 | ℃ |
خصائص الإدخال
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
مدى مساهمة الجهد | 18 | 24 | 36 | فولت | مستمر |
وكيل الجهد تأمين | 15.5 | 16.8 | فولت | تحميل نصف | |
16.9 | 17.8 | فولت | تحميل نصف | ||
الحد الأقصى المدخلات الحالية | 2.0 | ا | حمولة كاملة، ومدخلات 18V | ||
كفاءة | 91 | ٪ | حمولة كاملة | ||
يوصي السعة المدخلات الخارجية | 100 | الجبهة المتحدة | نموذجي 0.1-0.2Ω ESR |
خصائص الانتاج
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
الناتج الجهد تعيين نقطة | 24.00 | إدخال الاسمي. لا الحمل، و 25 ℃ | |||
الناتج الجهد المدى | 23.76 | 24.24 | فولت | ||
الناتج النطاق الحالي | 0.1 | 1.25 | ا | ||
خط التنظيم | ± 1 | ٪ | خط منخفض إلى خط رفيع. حمولة كاملة | ||
تنظيم الحمل | ± 1 | ٪ | عدم التحميل إلى التحميل الكامل. إدخال الاسمي | ||
الحد الحالي | 0.1 | 1.25 | ا | انتاج التيار الكهربائي 95٪ من الاسمية | |
تموج (RMS) | 50 | بالسيارات | إدخال الاسمي. حمولة كاملة؛ عرض النطاق الترددي 20 ميغاهرتز؛ | ||
الضوضاء (الذروة إلى الذروة) | 150 | بالسيارات | |||
كاب الناتج الحد الأقصى. | 1500 | μF | إدخال الاسمي. حمولة كاملة | ||
الناتج الجهد تريم | ± 10 | ٪ | إدخال الاسمي. حمولة كاملة؛ 25 ° C |
خصائص الاستجابة الديناميكية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
التغير في الانتاج الحالي (دي / دينارا = 0.1A / لنا) | 720 | بالسيارات | 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
التغير في الانتاج الحالي (دي / دينارا = 2.5A / لنا) | 720 | بالسيارات | 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
تسوية الوقت | 300 | 400 | لنا | في حدود 1٪ VOUT حركيا. | |
بدوره على الوقت | 50 | الآنسة | حمولة كاملة؛ VOUT = 90٪ حركيا. | ||
إيقاف التشغيل وقت الخريف | 20 | الآنسة | حمولة كاملة؛ VOUT = 10٪ حركيا. | ||
تخطى انتاج التيار الكهربائي | 5 | ٪ |
خصائص وظيفية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
تحويل التردد | 180 | 230 | كيلوهرتز | مرحلة التنظيم ومرحلة العزلة | |
تقليم (PIN6) | انظر الجزء 3.2 الجهد تريم (PIN6) | ||||
الناتج الجهد تريم | 10 | ٪ | تقليم أعلى، تريم دبوس إلى (-) VOUT. | ||
10 | ٪ | تقليم أسفل، تريم دبوس إلى (+) VOUT. | |||
تمكين (ON / OFF) التحكم (PIN2) | انظر الجزء 3.2 | ||||
تمكين المصدر الحالي | 10 | أمبير | |||
تمكين (على - إيقاف التحكم) إيجابي المنطق | 1.0 | 15 | فولت | على مراقبة، وارتفاع المنطق أو العائمة | |
-0.5 | 0.3 | فولت | خارج السيطرة، المنطق منخفضة | ||
قصيرة - حماية الدائرة | 10 | mΩ | النوع: زوبعة واسطة، والاسترداد التلقائي، دائرة قصر المقاومة | ||
خصائص العزل
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
العزلة الجهد | 1500 | فولت | مدخلات الانتاج | ||
1500 | فولت | الإدخال إلى قاعدة | |||
500 | فولت | الإخراج إلى قاعدة | |||
عزل المقاومة | 100 | MΩ | في 500VDC لاختباره عند الضغط الجوي وRH 90٪ |
الخصائص البيئية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
درجة حرارة التشغيل | -40 | +100 | ℃ | طويلة، قاعدة PCB درجة الحرارة | |
درجة حرارة التخزين | -55 | +125 | ℃ | المحيطة | |
رطوبة | 20 | 90 | ٪ RH | الرطوبة النسبية، غير - التكثيف |
ملخص الميكانيكية
الملاحظات:
1. جميع دبابيس هي 0.040 "(1.02mm) ديا
2. التحمل: x.xx ± 0.02 في (س س ± 0.5mm و).
x.xxx ± 0.010 في. (x.xx ± 0.25mm)
دبوس تسميات
دبوس رقم | اسم | وظيفة |
1 | تمكين | المدخلات TTL لتحويل تحويل وخارجها، والمشار إليه فين (-)، مع سحب الداخلي حتى. |
2 | فين (-) | سلبي مساهمة الجهد |
3 | فين (+) | إيجابي المدخلات الجهد |
4 | VOUT (+) | إيجابي انتاج التيار الكهربائي |
5 | VOUT (-) | السلبي الناتج الجهد |
6 | تقليم | انتاج التيار الكهربائي تقليم. ترك دبوس TRIM مفتوحة للالاسمي انتاج التيار الكهربائي. |
