Place of Origin: | China |
اسم العلامة التجارية: | Enargy |
Model Number: | TF700-48S28-NOC |
Minimum Order Quantity: | 1pcs |
---|---|
الأسعار: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
تسليط الضوء: | إمدادات الطاقة الصناعية,العاصمة الصناعية تحويل العاصمة |
---|

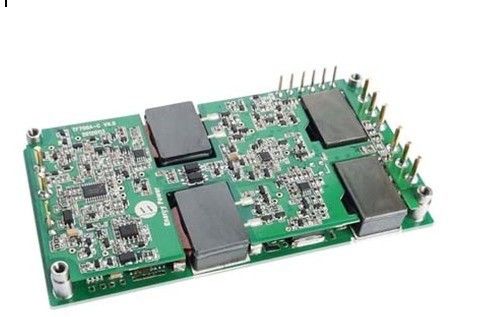

امدادات الطاقة الصناعية 700W الناتج 28V / 25A TF700-48S28-NOC
الميزات الرئيسية
خرج الطاقة: 700W
مجموعة واسعة المدخلات: 36-72VDC
ارتفاع كفاءة التحويل: ما يصل إلى 93٪
تنظيم خط ل± 1٪
تنظيم الحمل ل± 1٪
تردد التشغيل ثابت
العزلة الجهد: 1،500V
تمكين (تشغيل / إيقاف) مراقبة
خرج أكثر من الحمولة الحماية
حماية الانتاج الجهد الزائدة
زوبعة طريقة حماية ماس كهربائى
الإفراط في درجة الحرارة حماية
المدخلات في إطار الجهد قفل التدريجي
UL94V-0-أعاق اللهب تصنيف
نظرة عامة على المنتج
هذه الوحدات تحويل DC-DC استخدام التكنولوجيات المتقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.
الخصائص الكهربائية
تنطبق · الخصائص الكهربائية على نطاق التشغيل الكامل للمساهمة الجهد، الحمل الناتج ودرجة الحرارة لوحة قاعدة، ما لم ينص على خلاف ذلك. جميع درجات الحرارة تشير إلى درجة حرارة التشغيل في وسط لوحة قاعدة.
خصائص الإدخال
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
نطاق الإدخال الجهد | 36 | 48 | 72 | فولت | مستمر |
الحد الأقصى المدخلات الحالية | 24 | ا | حمولة كاملة، دقيقة. إدخال | ||
الاستعداد المدخلات الحالية | 0.2 | ا | عدم التحميل | ||
كفاءة | 92 | ٪ | |||
يوصي السعة المدخلات الخارجية | 470 | الجبهة المتحدة | ESR 0.1-0.2R |
خصائص الانتاج
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
الناتج الجهد المدى | 27.72 | 28.00 | 28.28 | فولت | |
الناتج النطاق الحالي | 0 | 25 | ا | ||
خط التنظيم | ± 1 | ٪ | فين = 36 ~ 72V، أيو = 0 ~ 23A | ||
تنظيم الحمل | ± 1 | ٪ | فين = 36 ~ 72V، أيو = 0 ~ 23A | ||
الناتج الجهد العام | ± 1 | ٪ | فين = 36 ~ 72V، أيو = 0 ~ 23A | ||
الضوضاء (الذروة إلى الذروة) | 120 | 250 | بالسيارات | 20 عرض النطاق الترددي ميغاهرتز. الإخراج مع 10uF مكثف كهربائيا و0.1uF مكثف السيراميك في التصنيف الحالي بالكامل. | |
كاب الناتج الحد الأقصى. | 1000 | 3300 | 6000 | μF | 2000uF يوصي عندما Ta≤ 5 ℃ |
الناتج الجهد تريم | 22 | 32 | فولت | إدخال الاسمي. حمولة كاملة؛ 25 ° C |
خصائص الاستجابة الديناميكية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
التغير في الانتاج الحالي (دي / دينارا = 0.1A / لنا) | 850 | بالسيارات | دي / دينارا = 0.1A / لنا، أيو = 25٪ -50٪ -25٪ Ioutmax أو 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
تسوية الوقت | 400 | لنا | في حدود 1٪ VOUT حركيا. | ||
تخطى انتاج التيار الكهربائي | 5 | ٪ |
خصائص وظيفية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
تحويل التردد | 240 | 255 | 270 | كيلوهرتز | |
الناتج الجهد تريم | 32 | فولت | تقليم أعلى، تريم دبوس إلى (+) VOUT. | ||
22 | فولت | تقليم أسفل، تريم دبوس إلى (-) VOUT. | |||
تمكين المصدر الحالي | 5 | أمبير | |||
تمكين (على - إيقاف التحكم) إيجابي المنطق | 3.5 | 15 | فولت | على مراقبة، وارتفاع المنطق أو العائمة | |
-0.3 | 1.5 | فولت | خارج السيطرة، المنطق منخفضة | ||
إمدادات الطاقة المساعدة | 8 | 15 | فولت | مستمرة current≤25mA مصدر | |
العمل الكشف عن الوضع (فريق الرقابة الداخلية) | مقاومة منخفضة عند طيب، ومقاومة عالية عندما فشلت وحدة وحدة | ||||
وكيل الجهد تأمين | 32.0 | 35.9 | فولت | بدوره - على عتبة | |
31.0 | 35.0 | فولت | بدوره - إيقاف عتبة | ||
حماية من زيادة الحمولة | 110 | 125 | 150 | ٪ | ، الوضع الحالي، نبض كتبها نبض الحد الحالي عتبة، (٪ معدل الحمولة) |
خرج أكثر من الجهد حماية | 33 | 36 | فولت | زوبعة واسطة، والاسترداد التلقائي | |
الإفراط في درجة الحرارة حماية | 100 | 105 | 110 | ℃ | لصناعة السيارات في الانتعاش، Basepalte درجة الحرارة |
10 | ℃ | التخلفية نزعة المادة الممغنطة إلي البقاء في حالة مغناطيسية |
خصائص العزل
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
العزلة الجهد | 1500 | فولت | مدخلات الانتاج، current≤1mA التسرب | ||
1000 | فولت | مدخلات لوحة قاعدة، current≤1mA التسرب | |||
500 | فولت | الإخراج لوحة قاعدة، current≤1mA التسرب | |||
عزل المقاومة | 10 | MΩ | في 500VDC لاختباره عند الضغط الجوي وRH 90٪ | ||
العزلة السعة | 1000 | الجبهة الوطنية |
الخصائص العامة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
وزن | 200 | ز | |||
MTBF | 250000 | ساعة |
الخصائص البيئية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
درجة حرارة التشغيل | -40 | 85 | ℃ | الموسعة، قاعدة palte درجات الحرارة | |
درجة حرارة التخزين | -55 | 115 | ℃ | المحيطة | |
رطوبة | 20 | 90 | ٪ RH |
ملخص الميكانيكية
دبوس تسميات
دبوس رقم | اسم | وظيفة |
1 | فين (-) | سلبي مساهمة الجهد |
2 | فين (+) | إيجابي المدخلات الجهد |
3 | ON / المنبعثة | سلبية تمكين التحكم |
4 | ON / OFF + | إيجابي تمكين التحكم |
5 | VOUT + | إيجابي انتاج التيار الكهربائي |
6 | Vout- | السلبي الناتج الجهد |
7 | S- | الشعور عن بعد السلبي. SENSE (-) يجب الاتصال VOUT (-) |
8 | S + | معنى بعيد إيجابي. SENSE (+) يجب الاتصال VOUT (+) |
9 | تقليم | انتاج التيار الكهربائي تقليم. ترك دبوس TRIM مفتوحة للالاسمي انتاج التيار الكهربائي. |
10 | الكمبيوتر | تقاسم الحالي |
11 | فريق الرقابة الداخلية | العمل الكشف عن الوضع |
12 | AUX | إمدادات الطاقة المساعدة |
