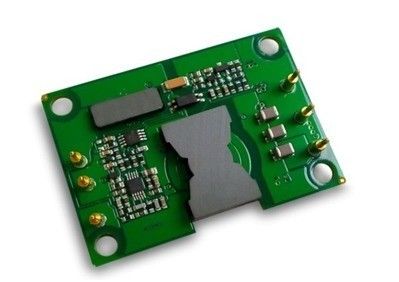

امدادات الطاقة الصناعية 50W الناتج 5V / 10A XD50-24S5-POCW
الميزات الرئيسية
خرج الطاقة: 50W
مجموعة واسعة المدخلات: 20-60VDC
ارتفاع كفاءة التحويل: ما يصل إلى 88٪
تنظيم خط ل± 1٪
تنظيم الحمل ل± 1٪
تردد التشغيل ثابت
العزلة الجهد: 1500V
تمكين (تشغيل / إيقاف) مراقبة
خرج أكثر من الحمولة الحماية
خرج أكثر من حماية عالية التوتر
زوبعة طريقة حماية ماس كهربائى
المدخلات في إطار الجهد قفل التدريجي
انتاج التيار الكهربائي تقليم: -8 ~ + 10٪ VOUT
نظرة عامة على المنتج
هذه الوحدات تحويل DC-DC استخدام التكنولوجيات المتقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.
الخصائص الكهربائية
تنطبق الخصائص الكهربائية على نطاق التشغيل الكامل للمساهمة الجهد، الحمل الناتج ودرجة الحرارة المحيطة، ما لم ينص على خلاف ذلك.
الحد الأقصى لالتقييمات المطلقة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
مساهمة الجهد | 65 | فولت | المستمر، غير تشغيلية | ||
60 | فولت | المستمر، التشغيل | |||
65 | فولت | تعمل حماية عابر، <100MS | |||
العزلة الجهد | 2000 | فولت | مدخلات الانتاج | ||
درجة حرارة التشغيل | -40 | 100 | ℃ | درجة الحرارة ثنائي الفينيل متعدد الكلور | |
درجة حرارة التخزين | -55 | 115 | ℃ | درجة الحرارة المحيطة، | |
تمكن من معلومات- VIN الجهد | -2 | 15 | فولت |
خصائص الإدخال
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
مدى مساهمة الجهد | 20 | 24 | 60 | فولت | مستمر |
وكيل الجهد تأمين | 19.0 | 19.5 | 19.9 | فولت | بدوره - على عتبة |
18.0 | 18.5 | 19.0 | فولت | بدوره - إيقاف عتبة | |
الحد الأقصى المدخلات الحالية | 3.5 | ا | حمولة كاملة، دقيقة. إدخال | ||
كفاءة | 88 | ٪ | |||
تبديد | 2 | 6 | W | عدم التحميل | |
يوصي السعة المدخلات الخارجية | 100 | الجبهة المتحدة | نموذجي 0.1-0.2W ESR |
خصائص الانتاج
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
الناتج الجهد تعيين نقطة | 4.95 | 5.00 | 5.05 | فولت | إدخال الاسمي. عدم التحميل |
الناتج الجهد المدى | 4.90 | 5.00 | 5.10 | فولت | |
الناتج النطاق الحالي | 0 | 10 | ا | مع مراعاة derating الحراري | |
خط التنظيم | ± 0.2 | ± 1 | ٪ | خط منخفض إلى خط رفيع. حمولة كاملة | |
تنظيم الحمل | ± 0.2 | ± 1 | ٪ | عدم التحميل إلى التحميل الكامل. إدخال الاسمي | |
تنظيم درجة الحرارة | ± 0.02 | ٪ / درجة مئوية | خلال التشغيل لدرجات الحرارة | ||
الحد الحالي | 12.5 | ا | انتاج التيار الكهربائي 90٪ من الاسمية | ||
دائرة كهربائية قصيرة | 10 | 20 | ا | الناتج الجهد <250 فولت | |
تموج (RMS) | 15 | بالسيارات | 20 عرض النطاق الترددي ميغاهرتز. | ||
الضوضاء (الذروة إلى الذروة) | 75 | بالسيارات | |||
كاب الناتج الحد الأقصى. | 4000 | μF |
خصائص الاستجابة الديناميكية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
التغير في الانتاج الحالي (دي / دينارا = 0.1A / لنا) | 250 | بالسيارات | 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
التغير في الانتاج الحالي (دي / دينارا = 2.5A / لنا) | 250 | بالسيارات | 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
تسوية الوقت | 300 | لنا | في حدود 1٪ VOUT حركيا. | ||
بدوره على تأخير الوقت | 5 | الآنسة | حمولة كاملة؛ فين toVout = 90٪ حركيا. | ||
تخطى انتاج التيار الكهربائي | 5 | ٪ |
خصائص وظيفية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
تحويل التردد | 180 | 200 | 230 | كيلوهرتز | |
الناتج الجهد تريم | 10 | ٪ | تقليم أعلى، | ||
8 | ٪ | تقليم أسفل | |||
تمكين المصدر الحالي | 1 | أمبير | |||
تمكين (على - إيقاف التحكم) إيجابي المنطق | 1 | 15 | فولت | على مراقبة، وارتفاع المنطق أو العائمة | |
-0.5 | 0.3 | فولت | خارج السيطرة، المنطق منخفضة | ||
قصيرة - حماية الدائرة | 65 | mΩ | النوع: زوبعة واسطة، والاسترداد التلقائي، دائرة قصر المقاومة | ||
خرج أكثر من الحمولة الحماية | 110 | ٪ | |||
خرج أكثر من حماية عالية التوتر | 110 | 130 | ٪ | عدم التحميل |
خصائص العزل
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
العزلة الجهد | 1500 | فولت | مدخلات الانتاج | ||
عزل المقاومة | 100 | MΩ | في 500VDC لاختباره عند الضغط الجوي وRH 90٪ | ||
العزلة السعة | 1000 | الجبهة الوطنية |
الخصائص العامة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
وزن | 25 | ز | |||
MTBF | 1 | MHrs | TR-NWT-000332. تحميل٪ 80، 300LFM، 40 ℃ تا |
الخصائص البيئية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
درجة حرارة التشغيل | -40 | 100 | ℃ | طويلة، قاعدة PCB درجة الحرارة | |
درجة حرارة التخزين | -55 | 115 | ℃ | المحيطة | |
رطوبة | 20 | 95 | ٪ RH | الرطوبة النسبية، غير - التكثيف |
معايير الامتثال
معامل | الملاحظات |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
الموجة نموذجية والمنحنيات
Figure1 الكفاءة VS. الانتاج الحالي، تا = 25 ℃
Figure2 تبديد الطاقة VS. الانتاج الحالي، تا = 25 ℃
Figure3 منحنى انتاج الطاقة derating، مساهمة في التصنيف، وتدفق الهواء عبر تحويل من PIN1 إلى PIN3
Figure4 تموج الإخراج والضوضاء
Figure5 صورة الحرارية، وصنف فين، وتدفق الهواء عبر تحويل من PIN1 إلى PIN3، 200LFM، 25 ℃، حمولة كاملة
Figure6 صورة الحرارية، وصنف فين، وتدفق الهواء عبر تحويل من مدخلات الانتاج، 200LFM، 25 ℃، حمولة كاملة
Figure7 بدء التشغيل الناتج الجهد، حمولة كاملة، 10ms / شعبة، CH1: VOUT (2V / شعبة)، CH2: ON / OFF الإدخال (200mV / شعبة)
Figure8 اغلاق الناتج الجهد، حمولة كاملة، 10ms / شعبة، CH1: VOUT (2V / شعبة)، CH2: ON / OFF الإدخال (200mV / شعبة)
Figure9 الاستجابة الديناميكية ل25٪ خطوة الحمل (50٪ ~ 75٪ ~ 50٪) و0.1A / لنا معدل عدد كبير
Figure10 الاستجابة الديناميكية ل25٪ خطوة الحمل (50٪ ~ 75٪ ~ 50٪) و2.5A / لنا معدل عدد كبير
ملخص الميكانيكية
الملاحظات:
1. جميع دبابيس هي 0.040 "(1.02mm) ديا. مع 0.065 "(1.65mm) ديا. المواجهة القائمة حاليا الكتفين.
2. التحمل: x.xx ± 0.02 في (س س ± 0.5mm و).
x.xxx ± 0.010 في. (x.xx ± 0.25mm)
دبوس تسميات
دبوس رقم | اسم | وظيفة |
1 | تمكين | المدخلات TTL لتحويل تحويل وخارجها، والمشار إليه فين (-)، مع سحب الداخلي حتى. |
2 | فين (-) | سلبي مساهمة الجهد |
3 | فين (+) | إيجابي المدخلات الجهد |
4 | VOUT (+) | إيجابي انتاج التيار الكهربائي |
5 | VOUT (-) | السلبي الناتج الجهد |
6 | تقليم | انتاج التيار الكهربائي تقليم. ترك دبوس TRIM مفتوحة للالاسمي انتاج التيار الكهربائي. |
