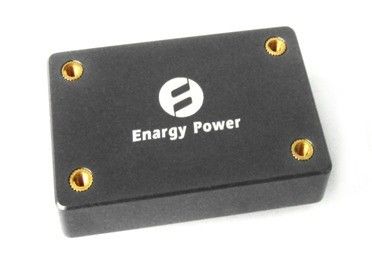

حماية الزائد الصناعية التيار الكهربائي تحويل العاصمة العاصمة الناتج 12V / 4.2A XD50-48S12-بيم

تفاصيل المنتج:

Place of Origin:	China
اسم العلامة التجارية:	Enargy
Model Number:	XD50-48S12-PEM

شروط الدفع والشحن:

Minimum Order Quantity:	1pcs
الأسعار:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

اتصل

مفصلة وصف المنتج

تسليط الضوء:

إمدادات الطاقة الصناعية

العاصمة الصناعية تحويل العاصمة

الصناعية التيار الكهربائي 50W الناتج 12V / 4.2A XD50-48S12-بيم

الميزات الرئيسية

خرج الطاقة: 50W

مجموعة واسعة المدخلات: 36-72VDC

ارتفاع كفاءة التحويل: ما يصل إلى 93٪

تنظيم خط ل± 1٪

تنظيم الحمل ل± 1٪

تردد التشغيل ثابت

العزلة الجهد: 1500V

تمكين (تشغيل / إيقاف) مراقبة

خرج أكثر من الحمولة الحماية

زوبعة طريقة حماية ماس كهربائى

المدخلات في إطار الجهد قفل التدريجي

تقليم انتاج التيار الكهربائي: -8٪ ~ + 10٪ VOUT

نظرة عامة على المنتج

هذه الوحدات تحويل DC-DC استخدام التكنولوجيات المتقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.

الخصائص الكهربائية

تنطبق الخصائص الكهربائية على نطاق التشغيل الكامل للمساهمة الجهد، الحمل الناتج ودرجة الحرارة لوحة قاعدة، ما لم ينص على خلاف ذلك. جميع درجات الحرارة تشير إلى درجة حرارة التشغيل في وسط لوحة قاعدة.

الحد الأقصى لالتقييمات المطلقة

معامل	دقيقة	الطباع	ماكس	وحدات	الملاحظات
مساهمة الجهد			78	فولت	المستمر، غير تشغيلية
			75	فولت	المستمر، التشغيل
			78	فولت	تعمل حماية عابر، <100MS
العزلة الجهد			2000	فولت	مدخلات الانتاج
درجة حرارة التشغيل	-55		100	℃
درجة حرارة التخزين	-65		125	℃

خصائص الإدخال

معامل	دقيقة	الطباع	ماكس	وحدات	الملاحظات
مدى مساهمة الجهد	36	48	72	فولت	مستمر
وكيل الجهد تأمين		35.5	35.9	فولت	بدوره - على عتبة
وكيل الجهد تأمين	32.5	33.5		فولت	بدوره - إيقاف عتبة
الحد الأقصى المدخلات الحالية			1.8	ا	حمولة كاملة، دقيقة. إدخال
كفاءة	91			٪
يوصي السعة المدخلات الخارجية			100	الجبهة المتحدة	نموذجي 0.1-0.2Ω ESR

خصائص الانتاج

معامل	دقيقة	الطباع	ماكس	وحدات	الملاحظات
الناتج الجهد تعيين نقطة	11.8	12.00	12.12	فولت	إدخال الاسمي. لا الحمل، و 25 ℃
الناتج الجهد المدى	11.76	12.00	12.24	فولت
الناتج النطاق الحالي	0		4.2	ا	مع مراعاة derating الحراري
خط التنظيم		± 0.02	± 1	٪	خط منخفض إلى خط رفيع. حمولة كاملة
تنظيم الحمل		± 0.02	± 1	٪	عدم التحميل إلى التحميل الكامل. إدخال الاسمي
تنظيم درجة الحرارة			± 0.02	٪ / درجة مئوية	خلال التشغيل لدرجات الحرارة
الحد الحالي	4.6		7.6	ا	الناتج voltage90٪ من الاسمية
تموج (RMS)			30	بالسيارات	إدخال الاسمي. حمولة كاملة؛ عرض النطاق الترددي 20 ميغاهرتز؛
الضوضاء (الذروة إلى الذروة)			120	بالسيارات	إدخال الاسمي. حمولة كاملة؛ عرض النطاق الترددي 20 ميغاهرتز؛
كاب الناتج الحد الأقصى.	220		3000	μF	إدخال الاسمي. حمولة كاملة
الناتج الجهد تريم			+10	٪	إدخال الاسمي. حمولة كاملة؛ 25 ° C
الناتج الجهد تريم			-8	٪	إدخال الاسمي. حمولة كاملة؛ 25 ° C

خصائص الاستجابة الديناميكية

معامل	دقيقة	الطباع	ماكس	وحدات	الملاحظات
التغير في الانتاج الحالي (دي / دينارا = 0.1A / لنا)			480	بالسيارات	50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout
التغير في الانتاج الحالي (دي / دينارا = 2.5A / لنا)			480	بالسيارات	50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout
تسوية الوقت			300	لنا	في حدود 1٪ VOUT حركيا.
بدوره على الوقت			50	الآنسة	حمولة كاملة؛ VOUT = 90٪ حركيا
تخطى انتاج التيار الكهربائي			5	٪

خصائص وظيفية

معامل	دقيقة	الطباع	ماكس	وحدات	الملاحظات
تحويل التردد	187	200	230	كيلوهرتز	مرحلة التنظيم ومرحلة العزلة
تقليم (PIN6)					نرى الجهد part3.1 تريم (PIN6)
الناتج الجهد تريم			10	٪	تقليم أعلى، تريم دبوس إلى (-) VOUT.
الناتج الجهد تريم			8	٪	تقليم أسفل، تريم دبوس إلى (+) VOUT.
تمكين (ON / OFF) التحكم (PIN1)					انظر الجزء 3.2
تمكين المصدر الحالي			1	أمبير
تمكين (على - إيقاف التحكم) إيجابي المنطق	1		15	فولت	على مراقبة، وارتفاع المنطق أو العائمة
تمكين (على - إيقاف التحكم) إيجابي المنطق	-0.5		0.3	فولت	خارج السيطرة، المنطق منخفضة
حماية من زيادة الحمولة	110			٪	، الوضع الحالي، نبض كتبها نبض الحد الحالي عتبة، (٪ معدل الحمولة)
قصيرة - حماية الدائرة			10	mΩ	النوع: زوبعة واسطة، والاسترداد التلقائي، دائرة قصر المقاومة

خصائص العزل

معامل	دقيقة	الطباع	ماكس	وحدات	الملاحظات
العزلة الجهد	1500			فولت	مدخلات الانتاج
	1500			فولت	الإدخال إلى قاعدة
	500			فولت	الإخراج إلى قاعدة
عزل المقاومة	100			MΩ	في 500VDC لاختباره عند الضغط الجوي وRH 90٪
العزلة السعة		1000		الجبهة الوطنية

الخصائص البيئية

معامل	دقيقة	الطباع	ماكس	وحدات	الملاحظات
درجة حرارة التشغيل	-55		+100	℃	طويلة، قاعدة PCB درجة الحرارة
درجة حرارة التخزين	-65		+125	℃	المحيطة
معامل درجة الحرارة			± 0.02	٪ / ℃
رطوبة	20		95	٪ RH	الرطوبة النسبية، غير - التكثيف

ملخص الميكانيكية

الملاحظات:

1. جميع دبابيس هي 0.040 "(1.02mm) ديا

2. التحمل: x.xx ± 0.02 في (س س ± 0.5mm و).

x.xxx ± 0.010 في. (x.xx ± 0.25mm)

دبوس تسميات

دبوس رقم	اسم	وظيفة
1	تمكين	المدخلات TTL لتحويل تحويل وخارجها، والمشار إليه فين (-)، مع سحب الداخلي حتى.
2	فين (-)	سلبي مساهمة الجهد
3	فين (+)	إيجابي المدخلات الجهد
4	VOUT (+)	إيجابي انتاج التيار الكهربائي
5	كوم	السلبي الناتج الجهد
6	تقليم	انتاج التيار الكهربائي تقليم. ترك دبوس TRIM مفتوحة للالاسمي انتاج التيار الكهربائي.
