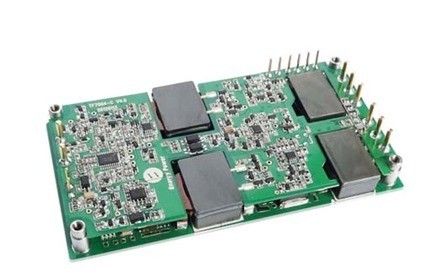

امدادات الطاقة الصناعية 700W الناتج 30V / 24A TF700-48S30-NOC
الميزات الرئيسية
خرج الطاقة: 700W
مجموعة واسعة المدخلات: 36-72VDC
ارتفاع كفاءة التحويل: ما يصل الى 92٪
تنظيم خط ل± 1٪
تنظيم الحمل ل± 1٪
تردد التشغيل ثابت
العزلة الجهد: 1،500V
تمكين (تشغيل / إيقاف) مراقبة
خرج أكثر من الحمولة الحماية
حماية الانتاج الجهد الزائدة
زوبعة طريقة حماية ماس كهربائى
الإفراط في درجة الحرارة حماية
المدخلات في إطار الجهد قفل التدريجي
UL94V-0-أعاق اللهب تصنيف
توافق RoHS
نظرة عامة على المنتج
هذه الوحدات تحويل DC-DC استخدام التكنولوجيات المتقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.
الخصائص الكهربائية
تنطبق الخصائص الكهربائية على نطاق التشغيل الكامل للمساهمة الجهد، الحمل الناتج ودرجة الحرارة لوحة قاعدة، ما لم ينص على خلاف ذلك. جميع درجات الحرارة تشير إلى درجة حرارة التشغيل في وسط لوحة قاعدة.
خصائص الإدخال
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
مدى مساهمة الجهد | 36 | 48 | 72 | فولت | مستمر |
الحد الأقصى المدخلات الحالية | 24 | ا | حمولة كاملة، دقيقة. إدخال | ||
الاستعداد المدخلات الحالية | 0.2 | ا | عدم التحميل | ||
كفاءة | 92 | ٪ | |||
يوصي السعة المدخلات الخارجية | 470 | الجبهة المتحدة | ESR 0.1-0.2R |
خصائص الانتاج
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
الناتج الجهد المدى | 29.80 | 30.00 | 30.20 | فولت | |
الناتج النطاق الحالي | 0 | 23 | ا | ||
خط التنظيم | ± 1 | ٪ | فين = 36 ~ 72V، أيو = 0 ~ 23A | ||
تنظيم الحمل | ± 1 | ٪ | فين = 36 ~ 72V، أيو = 0 ~ 23A | ||
الفولتية tabilizing دقة | ± 1 | ٪ | فين = 36 ~ 72V، أيو = 0 ~ 23A | ||
الضوضاء (الذروة إلى الذروة) | 120 | 250 | بالسيارات | 20 عرض النطاق الترددي ميغاهرتز. الإخراج مع 10uF مكثف كهربائيا و0.1uF مكثف السيراميك في التصنيف الحالي بالكامل. | |
كاب الناتج الحد الأقصى. | 1000 | 3300 | 6000 | μF | 2000uF يوصي عندما Ta≤ 5 ℃ |
الناتج الجهد تريم | 22 | 30.5 | فولت | إدخال الاسمي. حمولة كاملة؛ 25 ° C |
خصائص الاستجابة الديناميكية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
التغير في الانتاج الحالي (دي / دينارا = 0.1A / لنا) | 850 | بالسيارات | دي / دينارا = 0.1A / لنا، أيو = 25٪ -50٪ -25٪ Ioutmax أو 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
تسوية الوقت | 400 | لنا | في حدود 1٪ VOUT حركيا. | ||
تخطى انتاج التيار الكهربائي | 5 | ٪ |
خصائص وظيفية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
تحويل التردد | 240 | 255 | 270 | كيلوهرتز | |
الناتج الجهد تريم | 30.5 | فولت | تقليم أعلى، تريم دبوس إلى (+) VOUT. | ||
22 | فولت | تقليم أسفل، تريم دبوس إلى (-) VOUT. | |||
تمكين المصدر الحالي | 5 | أمبير | |||
تمكين (على - إيقاف التحكم) إيجابي المنطق | 3.5 | 15 | فولت | على مراقبة، وارتفاع المنطق أو العائمة | |
-0.3 | 1.5 | فولت | خارج السيطرة، المنطق منخفضة | ||
إمدادات الطاقة المساعدة | 8 | 15 | فولت | مستمرة current≤25mA مصدر | |
العمل الكشف عن الوضع (فريق الرقابة الداخلية) | مقاومة منخفضة عند طيب، ومقاومة عالية عندما فشلت وحدة وحدة | ||||
وكيل الجهد تأمين | 32.0 | 35.9 | فولت | بدوره - على عتبة | |
31.0 | 35.0 | فولت | بدوره - إيقاف عتبة | ||
حماية من زيادة الحمولة | 110 | 125 | 150 | ٪ | ، الوضع الحالي، نبض كتبها نبض الحد الحالي عتبة، (٪ معدل الحمولة) |
خرج أكثر من الجهد حماية | 33 | 36 | فولت | زوبعة واسطة، والاسترداد التلقائي | |
الإفراط في درجة الحرارة حماية | 100 | 105 | 110 | ℃ | لصناعة السيارات في الانتعاش، قاعدة درجة الحرارة palte |
10 | ℃ | التخلفية نزعة المادة الممغنطة إلي البقاء في حالة مغناطيسية |
خصائص العزل
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
العزلة الجهد | 1500 | فولت | مدخلات الانتاج، current≤1mA التسرب | ||
1000 | فولت | مدخلات لوحة قاعدة، current≤1mA التسرب | |||
500 | فولت | الإخراج لوحة قاعدة، current≤1mA التسرب | |||
عزل المقاومة | 10 | MΩ | في 500VDC لاختباره عند الضغط الجوي وRH 90٪ | ||
العزلة السعة | 1000 | الجبهة الوطنية |
الخصائص العامة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
وزن | 200 | ز | |||
MTBF | 250000 | ساعة |
الخصائص البيئية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
درجة حرارة التشغيل | -40 | 85 | ℃ | الموسعة، قاعدة palte درجات الحرارة | |
درجة حرارة التخزين | -55 | 115 | ℃ | المحيطة | |
رطوبة | 20 | 90 | ٪ RH |
وظيفة المواصفات
تمكين (ON / OFF) التحكم (دبوس 3 و Pin4):
يسمح تمكين دبوس وحدة الطاقة إلى أن تحول على نحو متقطع إلكترونيا. وظيفة تمكين (تشغيل / إيقاف) مفيدة للحفاظ على طاقة البطارية، لتطبيق قوة نابض أو لمدة تصل قوة التسلسل.
تتم الإشارة إلى تمكين دبوس إلى معلومات- VIN. يتم سحبها حتى داخليا، لذلك لا يلزم مصدر جهد خارجي. وينصح جامع مفتوح (أو استنزاف مفتوحة) مفتاح للتحكم في تمكين دبوس.
عند استخدام تمكين دبوس، تأكد من أن المرجع هو حقا دبوس معلومات- VIN، وليس قبل تصفية EMI أو عن بعد من وحدة. اقتران بصريا إشارة تحكم وتحديد مكان وجود مقرنة علم البصريات بشكل مباشر في وحدة وتجنب أي من هذه المشاكل. إذا لم يتم استخدام تمكين دبوس، فإنه يمكن أن تترك عائمة (منطق إيجابي) أو متصلا دبوس معلومات- VIN (منطق سلبي). الشكل ألف تفاصيل خمس الدوائر الممكنة لقيادة / OFF دبوس ON. الشكل باء هو نظرة مفصلة من الدوائر ON / OFF الداخلية.
الشكل أ: الدوائر المختلفة للقيادة و/ OFF دبوس ON.
الشكل ب: ON الداخلية / OFF دبوس الدوائر
الاستشعار عن بعد (دبابيس 7 و 8):
الاستشعار عن بعد يسمح للتحويل إلى الشعور انتاج التيار الكهربائي مباشرة عند نقطة الحمل، وبالتالي يعوض التوزيع والاتصال خسائر تحميل الموصلات (الشكل C) تلقائيا. هناك واحد يؤدي المعنى لكل محطة الانتاج، المعين + العقل و-Sense. هذه الخيوط تحمل منخفضة جدا الحالي مقارنة مع يؤدي الحمل. داخليا كان متصلا المقاوم بين محطة الشعور ومحطة انتاج الطاقة. إذا لم يتم استخدام الشعور عن بعد، والشعور يؤدي يحتاج إلى أن قلل إلى خيوط الانتاج الخاصة بها (الشكل D).
الحصول على الرعاية التي يجب اتخاذها عند إجراء اتصالات الانتاج. إذا محطات الانتاج يجب قطع قبل الأسطر المعنى، سوف تتدفق تيار الحمل الكامل أسفل خطوط الشعور وتلف المقاومات الاستشعار الداخلية. ومن المؤكد أن السلطة دائما أسفل المحول قبل اتخاذ أية اتصالات الانتاج. الحد الأقصى للتعويض الجهد لإسقاط خط هو ما يصل الى 0.5V
الشكل C: اتصال تحسس عن بعد
الشكل D: اتصال تحسس عن بعد
الميزات حماية
· المدخلات وكيل الجهد تأمين: تم تصميم المحول لإيقاف عندما مساهمة الجهد منخفض جدا، مما يساعد تجنب مشكلة عدم استقرار النظام المدخلات، والدوائر تأمين هي مقارنة مع العاصمة التباطؤ. عندما ترتفع مساهمة الجهد، يجب أن تتجاوز بدوره على قيمة الجهد عتبة نموذجي (المدرجة في الصفحة مواصفات) قبل تحويل وتشغيل. مرة واحدة لتحويل قيد التشغيل، يجب أن تقع جهد الدخل أقل من قيمة الجهد عتبة-إيقاف تشغيل نموذجية قبل تحويل سيتم إيقاف.
· الناتج الحد الحالي: لا يزال الحد الحالي الحد الأقصى مستمر بينما يتراجع انتاج التيار الكهربائي. ومع ذلك، وبمجرد أن مقاومة المدى القصير عبر إخراج صغيرة بما يكفي لجعل انخفاض انتاج التيار الكهربائي أقل من ناتج محدد DC-الحد الحالي إيقاف الجهد، وتحويل إلى وضع زوبعة لأجل غير مسمى الدولة وحماية ماس كهربائى حتى تتم إزالة حالة ماس كهربائى. هذا يمنع التدفئة المفرطة للتحويل أو مجلس الحمل.
· الإفراط في درجة الحرارة الاغلاق: جهاز استشعار درجة الحرارة على تحويل الحواس متوسط درجة حرارة وحدة. تم تصميم الدائرة اغلاق الحرارية لتحويل تحويل قبالة عندما تكون درجة الحرارة في الموقع لمست وصلت القيمة إيقاف الإفراط في درجة الحرارة. وسوف تسمح للتحويل لتشغيل مرة أخرى عندما تكون درجة الحرارة من مكان لمست تقع من قبل مبلغ الإفراط في درجة الحرارة إيقاف قيمة إعادة التخلفية.
طريقة الاختبار
الناتج تموج والضوضاء الاختبار:
يتكون تموج إخراج تموج التردد الأساسي وارتفاع وتيرة ارتفاع ضجيج التبديل. تردد تموج التحول الأساسي (أو تموج الأساسي) هو في 100KHZ لمجموعة 1MHZ. ارتفاع تردد التبديل ارتفاع الضوضاء (أو ضجيج التحول) هو في ميغاهرتز 10 إلى مجموعة 50MHZ. يتم تحديد ضجيج التحول عادة مع 20 ميغاهيرتز لتشمل جميع التوافقيات كبيرة لارتفاع الضوضاء.
أسهل طريقة لقياس تموج الإخراج والضوضاء هي استخدام تلميح الذبذبات التحقيق وخاتم الأرض الضغط مباشرة على الناتج دبابيس تحويل الطاقة، كما هو مبين أدناه. وهذا يجعل من أقصر صلة محتملة عبر محطات الانتاج. لا ينبغي أبدا أن تستخدم مقطع الأرض الذبذبات التحقيق في قياس تموج والضوضاء. سوف مقطع الأرض لا تعمل فقط كهوائي وبيك اب ويشع طاقة عالية التردد، ولكن سوف أعرض الضجيج وضع مشترك لقياس كذلك.
يظهر الإعداد الاختبار المعياري لقياس تموج والضوضاء في الشكل E. مأخذ التحقيق (تكترونكس، PN 131،0258-00) يستخدم للقياسات للقضاء على التقاط الضوضاء المرتبطة كليب الأرض طويلة من التحقيقات النطاق.
الشكل E: تموج والضوضاء ستاندرد اختبار وسائل.
ملخص الميكانيكية
دبوس تسميات
دبوس رقم | اسم | وظيفة |
1 | فين (-) | سلبي مساهمة الجهد |
2 | فين (+) | إيجابي المدخلات الجهد |
3 | ON / المنبعثة | سلبية تمكين التحكم |
4 | ON / OFF + | إيجابي تمكين التحكم |
5 | VOUT + | إيجابي انتاج التيار الكهربائي |
6 | Vout- | السلبي الناتج الجهد |
7 | S- | الشعور عن بعد السلبي. SENSE (-) يجب الاتصال VOUT (-) |
8 | S + | معنى بعيد إيجابي. SENSE (+) يجب الاتصال VOUT (+) |
9 | تقليم | انتاج التيار الكهربائي تقليم. ترك دبوس TRIM مفتوحة للالاسمي انتاج التيار الكهربائي. |
10 | الكمبيوتر | تقاسم الحالي |
11 | فريق الرقابة الداخلية | العمل الكشف عن الوضع |
12 | AUX | إمدادات الطاقة المساعدة |
