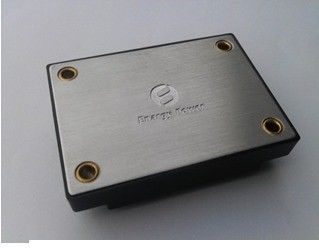

الصناعية التيار الكهربائي 40W الناتج 12V / 3.33A XX40-24S12-PEC

الميزات الرئيسية

خرج الطاقة: 40W

مجموعة واسعة المدخلات: 18-36VDC

ارتفاع كفاءة التحويل: ما يصل إلى 90٪

تنظيم خط ل± 1٪

تنظيم الحمل ل± 1٪

تردد التشغيل ثابت

العزلة الجهد: 1،500V

تمكين (تشغيل / إيقاف) مراقبة

المدخلات في إطار الجهد قفل التدريجي

انتاج التيار الكهربائي تقليم: ± 8٪ VOUT

نظرة عامة على المنتج

هذه الوحدات تحويل DC-DC استخدام التكنولوجيات المتقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.

الخصائص الكهربائية

تنطبق الخصائص الكهربائية على نطاق التشغيل الكامل للمساهمة الجهد، الحمل الناتج ودرجة الحرارة لوحة قاعدة، ما لم ينص على خلاف ذلك. جميع درجات الحرارة تشير إلى درجة حرارة التشغيل في وسط لوحة قاعدة.

الحد الأقصى لالتقييمات المطلقة

معامل

دقيقة

الطباع

ماكس

وحدات

الملاحظات

مساهمة الجهد

50

فولت

المستمر، غير تشغيلية

40

فولت

المستمر، التشغيل

50

فولت

تعمل حماية عابر، <100MS

العزلة الجهد

2000

فولت

مدخلات الانتاج

درجة حرارة التشغيل

-40

100

درجة حرارة اللوح الأساس

درجة حرارة التخزين

-55

115

خصائص الإدخال

معامل

دقيقة

الطباع

ماكس

وحدات

الملاحظات

مدى مساهمة الجهد

18

24

36

فولت

وكيل الجهد تأمين

17.9

فولت

بدوره - على عتبة، ونصف الحمل

15.0

فولت

بدوره - إيقاف عتبة، ونصف الحمل

الحد الأقصى المدخلات الحالية

3.0

ا

حمولة كاملة، دقيقة. إدخال

كفاءة

90

٪

إدخال الاسمي. حمولة كاملة

يوصي السعة المدخلات الخارجية

100

الجبهة المتحدة

نموذجي 0.1-0.2Ω ESR

خصائص الانتاج

معامل

دقيقة

الطباع

ماكس

وحدات

الملاحظات

الناتج الجهد تعيين نقطة

11.88

12.00

12.12

فولت

إدخال الاسمي. تحميل نصف

الناتج الجهد المدى

11.76

12.00

12.24

فولت

الناتج النطاق الحالي

0

3.33

ا

خط التنظيم

± 1

٪

خط منخفض إلى خط رفيع. حمولة كاملة

تنظيم الحمل

± 1

٪

عدم التحميل إلى التحميل الكامل. إدخال الاسمي

تنظيم درجة الحرارة

± 0.02

٪ / درجة مئوية

خلال التشغيل لدرجات الحرارة

الحد الحالي

3.5

6.5

ا

انتاج التيار الكهربائي 90٪ من الاسمية

الضوضاء (الذروة إلى الذروة)

120

بالسيارات

كاب الناتج الحد الأقصى.

3000

μF

حمولة كاملة

خصائص الاستجابة الديناميكية

معامل

دقيقة

الطباع

ماكس

وحدات

الملاحظات

التغير في الانتاج الحالي

(دي / دينارا = 0.1A / لنا)

± 400

بالسيارات

50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout

التغير في الانتاج الحالي

(دي / دينارا = 2.5A / لنا)

± 400

بالسيارات

50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout

تسوية الوقت

300

لنا

في حدود 1٪ VOUT حركيا.

تخطى انتاج التيار الكهربائي

5

٪

خصائص وظيفية

معامل

دقيقة

الطباع

ماكس

وحدات

الملاحظات

تحويل التردد

180

200

230

كيلوهرتز

الناتج الجهد تريم

10

٪

تقليم أعلى، تريم دبوس إلى (+) VOUT.

8

٪

تقليم أسفل، تقليم دبوس إلى كوم،

تمكين المصدر الحالي

1

أمبير

تمكين (على - إيقاف التحكم) إيجابي المنطق

1

15

فولت

على مراقبة، وارتفاع المنطق أو العائمة

-0.5

0.3

فولت

خارج السيطرة، المنطق منخفضة

قصيرة - حماية الدائرة

10

النوع: زوبعة واسطة، والاسترداد التلقائي، دائرة قصر المقاومة

خصائص العزل

معامل

دقيقة

الطباع

ماكس

وحدات

الملاحظات

العزلة الجهد

1500

فولت

مدخلات الانتاج، 1MA

1500

فولت

مساهمة في اللوح الأساس، 1MA

500

فولت

الإخراج إلى اللوح الأساس، 1MA

عزل المقاومة

100

في 500VDC لاختباره عند الضغط الجوي وRH 90٪

العزلة السعة

1000

الجبهة الوطنية

الخصائص البيئية

معامل

دقيقة

الطباع

ماكس

وحدات

الملاحظات

درجة حرارة التشغيل

-40

+100

مددت، ودرجة الحرارة اللوح الأساس

درجة حرارة التخزين

-55

+115

المحيطة

معامل درجة الحرارة

± 0.02

٪ / ℃

رطوبة

20

96

٪ RH

الرطوبة النسبية، غير - التكثيف

ارتفاع

3000

م

تطبيق نموذجي أوصى

الشكل 1: النموذجية الدوائر التطبيق (وحدة المنطق السلبية، تمكين بشكل دائم).

التسمية

القيمة

المواصفات.

C1 ~ C5

1UF

SMD1210-100V-X7R

C6

100nF

SMD1210-100V-X7R

C8 ~ C11

100nF

SMD2220-1000V-X7R

L1، L2

2.4uH

ACM1211-701-2PL-TL01

C7

470uF

مكثف كهربائيا (100V)

C12

220uF

مكثف كهربائيا (63V)

ملخص الميكانيكية

الملاحظات:

1. جميع دبابيس هي 0.040 "(1.02mm) ديا.

2. التحمل: x.xx ± 0.02 في (س س ± 0.5mm و).

x.xxx ± 0.010 في. (x.xx ± 0.25mm)

دبوس تسميات

دبوس رقم

اسم

وظيفة

1

تمكين

المدخلات TTL لتحويل تحويل وخارجها، والمشار إليه فين (-)، مع سحب الداخلي حتى.

2

فين (-)

سلبي مساهمة الجهد

3

فين (+)

إيجابي المدخلات الجهد

4

VOUT (+)

إيجابي انتاج التيار الكهربائي

5

كوم

السلبي الناتج الجهد

6

تقليم

انتاج التيار الكهربائي تقليم. ترك دبوس TRIM مفتوحة للالاسمي انتاج التيار الكهربائي.

تفاصيل الاتصال
