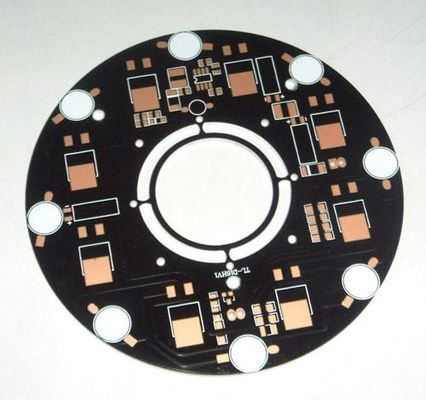

OSP LED إنارة/مصباح SMD أدى المجلس ثنائي الفينيل متعدد الكلور، والدوائر التلفزيونية المغلقة طباعة لوحات الدوائر الإلكترونية

أوسب ليد ستريتليت / فلودليت سمد ليد بب لوح، كتف يطبع حلبة لوح

طبقة واحدة المعادن الأساسية ثنائي الفينيل متعدد الكلور

وتتكون طبقة بسيطة من جانب واحد مكبب من قاعدة معدنية (عادة الألومنيوم، أو سبائك النحاس)، عازل (غير-- إجراء) طبقة، طبقة النحاس الدائرة، مكونات إيك وقناع اللحام.

يوفر العازلة المسبقة انتقال الحرارة ممتازة من احباط ومكونات لوحة قاعدة، مع الحفاظ على العزلة الكهربائية ممتازة. لوحة الألومنيوم / النحاس قاعدة يعطي السلامة من جانب واحد الركيزة الميكانيكية، وتوزع ونقل الحرارة إلى بالوعة الحرارة، سطح تصاعد أو مباشرة إلى الهواء المحيط.

يمكن استخدام مكبب طبقة واحدة مع سطح جبل والمكونات رقاقة والسلك، ويوفر مقاومة حرارية أقل بكثير من FR4 بوب. يوفر المعدن الأساسية أقل تكلفة من ركائز السيراميك، ويسمح مساحات أكبر بكثير من ركائز السيراميك.

طبقات مزدوجة المعادن الأساسية ثنائي الفينيل متعدد الكلور

طبقات مزدوجة مكبب تتكون من طبقتين من موصل النحاس، ووضعها على نفس الجانب من المعادن الأساسية (عادة الألومنيوم، النحاس أو سبائك الحديد). قاعدة معدنية على الجزء السفلي من مكبب كله، والذي يختلف عن مكبب الوجهين (وضعت اثنين من طبقات النحاس على كل جانب من المعادن الأساسية على التوالي)، ويمكنك فقط ملء مصلحة الارصاد الجوية على الجانب العلوي.

مختلفة مع طبقة واحدة مكبب، 2 طبقات مكبب يتطلب خطوة إضافية إلحاحا لتصفيغ صفح الحراري موصل تصور والمعادن الأساسية (المعروف أيضا باسم قاعدة معدنية) معا.

مقارنة مع FR4 العادي، وهذا ستوركتيور بحاجة إلى مزيد من التكنولوجيا والخبرة على الترقق من طبقتين جنبا إلى جنب مع المعادن الأساسية.

خطوات المعالجة من مكبب مع قاعدة معدنية جزءا لا يتجزأ من ثنائي الفينيل متعدد الكلور معقدة نسبيا كما هو مطلوب توصيل حفرة بعد الحفر الأولي على قاعدة معدنية لعزله من الدوائر.

جهين المعادن الأساسية بب

كما أن لديها نفس طبقتين من موصل النحاس مثل طبقات مزدوجة مكبب، ولكن جوهر المعادن في منتصف اثنين من الموصل، لذلك كنت هناك موصلات (أثر) على جانبي النواة المعدنية، وكانت متصلة بعضها البعض من قبل فياس. لذلك نحن نسميها "مكبب الوجهين"، ويمكنك سمد ساكن على كل من أعلى وأسفل.

مختلفة مع طبقة واحدة مكبب، على الوجهين مكبب يتطلب أيضا خطوة إضافية إلحاحا لصفح صفح الحراري موصل تصوير والمعادن الأساسية (المعروف أيضا باسم قاعدة معدنية) معا. ولكن أحيانا، بعض الخام المعادن يرتدون المواد بائع سوف توريد المواد المجلس التي مغلفة بالفعل.

مقارنة مع FR4 العادي، وهذا ستوركتيور بحاجة إلى مزيد من التكنولوجيا والخبرة على الترقق من طبقتين جنبا إلى جنب مع المعادن الأساسية.

متعدد الطبقات المعادن الأساسية ثنائي الفينيل متعدد الكلور

تماما مثل FR4 بب، يمكننا أيضا جعل المجالس مع أكثر من 2 طبقات من آثار، ونحن اسمه "متعدد الطبقات مكبب". هيكل مشابه مع FR4 متعدد الطبقات، ولكن أكثر تعقيدا لجعل.

يمكنك ملء المزيد من المكونات على لوحات، ووضع إشارة وطبقة الأرض في طبقات منفصلة، ​​لتحقيق أداء أفضل في الأداء الكهربائي.

مقارنة مع FR4 العادي، وهذا ستوركتيور بحاجة إلى مزيد من التكنولوجيا والخبرة على الترقق أكثر من طبقتين جنبا إلى جنب مع المعادن الأساسية والتكلفة هي أعلى بكثير من 2 طبقات مكببور مكبب جانبين.

تطبيق مكبب

أضواء ليد: عالية-- الحالية الصمام، الأضواء، عالية-- الحالية ثنائي الفينيل متعدد الكلور

معدات الطاقة الصناعية: الترانزستورات عالية الطاقة، صفائف الترانزستور، دفع-- سحب أو القطب الطوطم الدائرة الانتاج (ل تيم القطب)، الحالة الصلبة التتابع، نبض سائق السيارات، محرك مكبرات الصوت (مضخم التشغيل ل سيرو المحرك)، القطب- تغيير الجهاز (العاكس)

السيارات: إطلاق التنفيذ، منظم السلطة، محولات الصرف، وحدات تحكم السلطة، نظام بصري متغير

السلطة: الجهد المنظم سلسلة، التحول المنظم، دس محولات

أوا: برنامج تشغيل الطابعة، ركيزة العرض الإلكترونية الكبيرة، رأس الطباعة الحرارية

الصوت: الإدخال - مكبر للصوت الإخراج، مكبر للصوت المتوازن، قبل الدرع مكبر للصوت، مكبر الصوت، السلطة مكبر للصوت

آخرون: أشباه الموصلات مجلس العزل الحراري، صفائف إيك، صفائف المقاوم، رقاقة الناقل التسلسلي العام، بالوعة الحرارة، ركائز الخلايا الشمسية، جهاز التبريد أشباه الموصلات

أفضلية:

1. الألومنيوم بب و ليد بب المصنع مباشرة

2. الألومنيوم بب و ليد بب لديها نظام مراقبة الجودة الشاملة

3. الألومنيوم بب و ليد بب سعر جيد

4. الألومنيوم بب و ليد بب بدوره السريع التسليم في الوقت المحدد من 48hours.

5. الألومنيوم بب و ليد يبسرتيفيكاتيون (إسو / أول E354810 / بنفايات).

6. 8 سنوات خبرة في تصدير الخدمة

7. الألومنيوم الكلور و ليد بب لا موك.

8. بب هي ذات جودة عالية. صارمة من خلال ثاوي (الآلي التفتيش البصري)، كا / ق، يطير بورب، إتستينغ

مواد

لدينا الألومنيوم قاعدة المواد: بيرغكيست (أوسا)، بوليترونيكش (تايوان)، توتكينغ (الصين)، الخ. الموصلية الحرارية تتراوح من 1 واط / مك إلى 8 واط / مك تحمل مجموعة الجهد هو 2KV إلى 8KV والتي يمكن مساعدتنا لتلبية أي حاجة لعملائنا، أيضا تقليل تكلفة الشراء.

الإمكانية

1. طبقات: 1-4layers
2. المواد الأساسية: الألومنيوم / النحاس / سبائك الحديد
3. الموصلية الحرارية (ديلكتريال طبقة): 0.8، 1.5، 2.0، 3.0 واط / مك
4. تحمل الجهد: 2000-8000 فولت
5. مجلس سمك: 0.5 ملليمتر ~ 3.0 ملليمتر (0.02 "~ 0.12")
6. سمك النحاس: 0.5 أوز، 1.0 أوز، 2.0 أوز، 3.0 أوز، تصل إلى 6 أوقية
7. مخطط: التوجيه، واللكم، V- قص
8. سولديرماسك: أبيض / أسود / أزرق / أخضر / أحمر، تايو PSR4000 الأبيض
9. أسطورة / بالشاشة الحريرية اللون: أسود / أبيض
10. الانتهاء من السطح: الغمر الذهب، هاسل، أوسب
11. ماكس حجم اللوحة: 600 * 1200mm (23.62 "* 47.24")
12. التعبئة: فراغ / كيس من البلاستيك
13. عينات ل / ر: 4 ~ 6 أيام
