GAOXIN المجمع الصناعي، قوانغمينغ منطقة جديدة، مدينة شنتشن بمقاطعة قوانغدونغ، والصين | Angelwang66@126.com |
مكان المنشأ: | مقاطعة قوانغدونغ الصينية (البر الرئيسي) |
اسم العلامة التجارية: | QUAWIN / OEM |
إصدار الشهادات: | CE,ROHS |
الحد الأدنى لكمية: | 100 قطعة / قطعة |
---|---|
تفاصيل التغليف: | التسميات netural، ومكافحة ساكنة كيس / مربع أبيض ومستوى التصدير كارتون / مخصصة Netrual مربع التعبئة و |
وقت التسليم: | العينات في غضون 5 أيام، 15 أيام لمعظم الاوامر |
شروط الدفع: | L / C، D / A، D / P، T / T، ويسترن يونيون، موني جرام، الضمان، باي بال |
القدرة على العرض: | 500000 قطعة / قطعة شهريا |
الطاقة المقدرة: | 40W | جهد فلطيّ مصنّف: | DC 15V |
---|---|---|---|
التطبيق: | شرائط أدى , أدى إلى أسفل أضواء | تقييم الملكية الفكرية: | IP67 |
الاسم: | للماء الصمام سائق | إصدار الشهادات: | UL, ROHS, CE |
تسليط الضوء: | سائق الصمام قطاع,السلطة سائق قاد,power led driver |

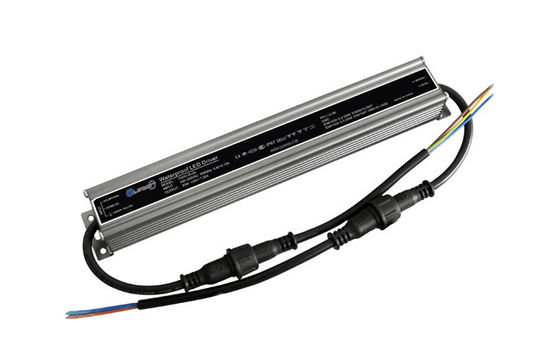

للماء IP67 التيار الكهربائي المستمر الصمام سائق حلبة 40W DC 15V
تفاصيل سريعة:
1. كفاءة عالية 89٪
2. منخفضة التكلفة، والموثوقية العالية
3. مجموعة كاملة 90 ~ 264VAC
4. الحماية:
. ماس كهربائي
. خلال الحمل
. الإفراط في الجهد
. الإفراط في درجة الحرارة
5. تعمل درجة الحرارة: -40 ℃ ~ 70 ℃
6. تصميم IP67 للتطبيقات الداخلية والخارجية
7. 2 ~ 3 مرات تحترق في الاختبارات ( 50 ℃ / -40 ℃ في حمولة كاملة مع أكثر من 14 ساعة)
تطبيق
أدت شرائط أدى، أضواء المناظر الطبيعية أدى، أسفل الأضواء، أدت الالكترونيات شاشة العرض ...... الخ
مواصفات ورقة | ||
M مركز Odel | QW150-026-AW (ملاحظة 1) | |
إنتاج | الفولطية | 15VDC |
Ouput النطاق الحالي | 0 ~ 2.6A | |
تقدير السلطة | 40W | |
تموج والضوضاء (ماكس) (ملاحظة 2) | 150mVp ف | |
الجهد التسامح | ± 3.0٪ | |
خط التنظيم | ± 1٪ | |
تنظيم الحمل | ± 1.0٪ | |
انشاء، رايز الوقت | 1500ms 80ms / 230VAC، 2000ms 80ms / 110VAC | |
عقد من الزمن | 50ms / 230VAC في حمولة كاملة، 25ms / 110VAC في حمولة كاملة | |
مساهمة | مدى الجهد | 90 ~ 264VAC |
كفاءة مدى التردد (ملاحظة 3) | 47 ~ 63Hz | |
86.0٪ | ||
AC الحالي | 0.50A ~ 0.17A | |
تدفق الحالي | بدء الباردة في 45A / 230VAC، الإدخال في تا: 25 ℃ بداية الباردة. | |
تسرب الحالي | <0.5mA في 230VAC، 60HZ الإدخال | |
P ص otection | الحماية الحالية | ± 1٪ (تيار نوع الحد) الحد الحالي مستمر، ويسترد بعد مشكلة خلل |
الإفراط في الجهد | 110٪ ~ 130٪ (إيقاف O / P الجهد، REPOWER إلى استرداد) | |
خلال الحمل | 130٪ ~ 150٪ (إيقاف O / P الجهد، REPOWER إلى استرداد) | |
ماس كهربائي | وضع زوبعة، يتعافى تلقائيا بعد إزالة مشكلة خلل | |
الحماية من الصواعق | أنبوب تصريف الغاز تفتح تلقائيا، الاضطلاع بولاياتها إلى استعادة | |
الإفراط في درجة الحرارة | 85 ℃ ± 10 ℃ (إيقاف O / P الجهد، وإعادة السلطة إلى استرداد) | |
بيئة | بيئة العمل (ملاحظة 4) | -40 ℃ ~ 70 ℃ |
عامل الرطوبة | 20 ~ 90٪ RH دون تكاثف | |
| -45 ℃ ~ + 80 ℃ | |
TEMP. درجة | ± 0.05٪ ℃ (0 ~ 50 ℃) | |
اهتزاز | 10 ~ 500HZ، 2G 10min. / 1cycle، مدة 60min. كل على طول X، Y، Z محاور | |
سلامة و EMC | معايير السلامة | EN-61347-1، EN61347-2-13، IP67، اختبارات ROHS، تصميم الرجوع إلى UL8750 |
تحمل الجهد | I / PO / P: 3KVAC، IP-FG: 1.5KVAC، OP-FG: 500VAC | |
المقاومة العزلة | I / PO / P IP-FG OP-FG: 100M أوم / 500VDC / 25 ℃ / 70٪ RH | |
EMC الانبعاثات | الامتثال لEN55015: 2007، EN61547: 1995 + A1: 2000؛ EN61000-3-2: 2006؛ | |
EMC الحصانة | الامتثال لEN55015 EN61547 EN61000-4-2،3،4،5،6،8،11 | |
آخرون | الحياة سبان (ملاحظة 5) | ≥50000Hrs (25 ~ 30 ℃) |
لا يوجد استهلاك الطاقة التحميلية | ≤1.0W | |
MTBF (ملاحظة 6) | 250K ساعة دقيقة، MIL-HDBK-217F (25 ℃) | |
البعد (ملاحظة 7) | 248 * 36 * 29 ملم (L * W * H) | |
التعبئة والتغليف (ملاحظة 8) | 40PCS / الكرتون | |
الوزن | 0.4KG / جهاز كمبيوتر شخصى / 40PCS / CTN | |
ملاحظات | يتم قياس كل معلمة في درجة الحرارة العادية (+25 ~ + 28 ℃) | |
1. يمكن تخصيص الفولطية، مثل 18V / 27V ... يمكن تخصيص | ||
يتم قياس 2. تموج والضوضاء في 20KHZ من عرض النطاق الترددي باستخدام 12 "الملتوية زوج من الأسلاك مع إنهاء 0.1 UF و | ||
3. الكفاءة تقاس في ماكس انتاج التيار الكهربائي، و230VAC مع حمولة كاملة، إذا مع 110VAC كفاءة | ||
4. هذه السلسلة يمكن أن تعمل -45 ~ -50 ℃ (في حمولة كاملة)، إذا دعت الحاجة المعلمة ذات الصلة الاتصال بنا. | ||
5. وهذا قياس في 120VAC، تحميل 80٪ ~ 85٪ مع درجة الحرارة البيئية حول + 25 ℃ ~ + 30 ℃، ودرجة الحرارة السكن الخارجي مع + 55 ℃ أو نحو ذلك. | ||
6. هذا قياس في 120VAC، تحميل 80٪ ~ 85٪ مع درجة الحرارة البيئية حول + 25 ℃ ~ + 30 ℃، ودرجة الحرارة السكن الخارجي مع + 55 ℃ أو نحو ذلك. | ||
7. مزيد من التفاصيل انظر مشروع الميكانيكية التالية. | ||
8. طريقة 18PCS التعبئة ليست مناسبة للسائقين قاد مع موصل للماء |
المواصفات الميكانيكية
رسم بياني
Derating منحنى خصائص ثابتة
كفاءة وتحميل من (24V) (110VAC / 230VAC)
