آلة لحام دائرة التماس AGW1 الكهربائية لحام الطوق الطوق التلقائي للدبابات لحام لنكولن لحام كهربائية DC-1000

AGW1 مقاس الكهربائية آلة، مقاس خزان التلقائي لحام لحام

المعلمات التقنية الرئيسية

• السفر السرعة: من 100 إلى 2,900 مم/دقيقة
• الارتفاع للوحة: من 1.40 متر 3.20
• سمك اللوح في: من 8 إلى 50 مم

إعداد معلمات قد تكون المنتجات الخاصة وفقا لحاجة العملاء.

• القطر في دبابة: 5 أمتار، وأكثر AGW-1

8 أمتار، وأكثر AGW-2

• الأبعاد (مم) L x العرض x العمق x الارتفاع
• AGW1 وحيد الجانب: 1600 × 1400 × 2900
• الجانب AGW2 مزدوجة: 1600 × 2600 × 2700
• السلطة من جانب واحد AGW1 (كيلو واط): 5.2 (1 الاسترداد التمويه، الإطار تتحرك)

الجانب AGW2 مزدوجة: 11 (2 الاسترداد التمويه، الإطار تتحرك)

• الوزن (كجم) AGW1 وحيد الجانب: 950

الجانب AGW2 مزدوجة: 1800

اللحام بالكهرباء: أيار إمدادات أو العملاء نستعد

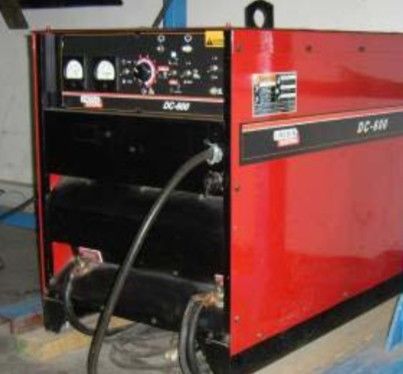

1. مصدر طاقة اللحام: DC-600 أو DC 1000
2. لحام الحالية: 350 ~ 550A
3. قوس الجهد الكهربي: 24 ~ 36V
4. أسلاك حجم: ø3.2 أو 4.0 مم
5. حرية لحام ضبط البندقية: 3

ميزات التقنية الرئيسية

• AGW إطار ذاتية تهدف إلى تطبيق اللحامات التماس الأفقي الكفاءة عن طريق عملية المغمورة قوس اللحام (ص). AGW ركوب الخيل على طول الحافة العلوية من صهريج لتخزين حقل كبيرة قطرها أثناء تطبيق داخل و/أو خارج اللحام. بالمقارنة مع التقنيات التقليدية، AGW يقلل من معدل البناء 25 مرة وإنقاذ الكثير من الوقت لحام.

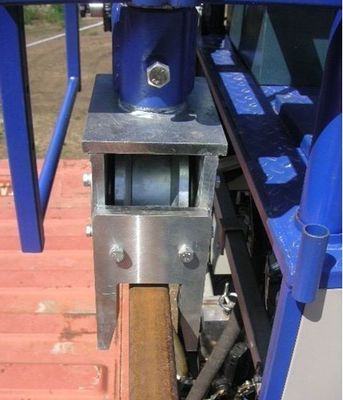

• AGW-1 متوافق مع أسلوب البناء التقليدي (أعلى-أسفل). محركات الإطار معلقة على الحافة العلوية من الدبابة.
• AGW-1 أيضا متوافقة مع رفع أسلوب الرافعات (أعلى – أسفل، يعرف أيضا باسم جاك البناء). الوحدة يتم تحويلها بسهولة إلى محرك الأقراص عند مستوى سطح الأرض على السكك الحديدية خارج وحول الدبابة. هذا يعني: أنه قد اللحام أسفل لوحة حول الدبابة
• الطاقة المطلوبة للعاصمة لينكولن-1000، 46 كيلوواط/عصام

المعلومات الواردة في هذا الكتيب يهدف إلى أن تكون دقيقة.

تتضمن الحزمة القياسية

أ) الثقيلة المزودة بمحركات النقل مع سائق التردد لتنظيم السرعة. (اثنان للسيارات محرك حافة الإطار العلوي للدبابات)

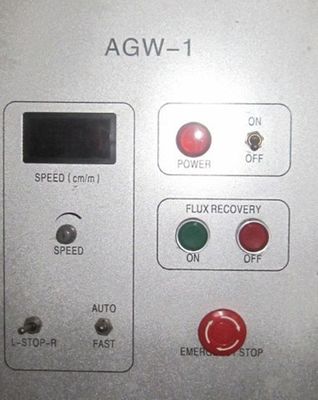

ب) مربع عنصر التحكم لسرعة التكيف: إلى الأمام وعكس ووقف. العرض الرقمي في مم/دقيقة.

ج) الجريان استرداد النظام مع الجمعية حزام التمويه.

د) دليل لحام رئيس X-Y-Z أبعاد الشريحة.

ﻫ) عامل المقعد مع مربع الأدوات.

و) طاقة التخزين المصدر: 1300 مم (L) * 1200 مم (عرض) * 1400 مم (ح). (وضع الطاقة DC1000 في ذلك)

ز) كابلات الطاقة: 2.5 ملم ² @ غ 3، 60 مترا، وكابلات التحكم، 60 مترا، كابل لحام 120 ملم ²، م 60،---عندما نحن توريد الطاقة DC1000، نحن سيتم توريد هذه الكابلات.

ح) عدة عناصر: سلك بكرة للفائف 60 رطلا، رفع البكرة (100 كجم @ 30 مترا من الأرض)، ومراقبة، ومصباح كهربائي والمكونات للأدوات الكهربائية.

ط) دليل العملية والكهربائية الرسم التخطيطي.

ي) سنة الضمان

اختياري: نريد لحام اللحامات شرائح اللوحة السفلي، قد تختار الجهاز المغناطيسي "لينكولن جرار" LT-7:

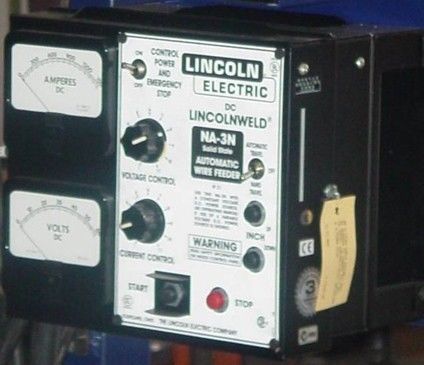

معدات لحام القوس: لينكولن العاصمة 1000 لينكولن رئيس وحدة تحكم NA3S، رئيس لنكولن الأسلاك، وتغذية NA3S والملحقات.

جهاز للينكولن LT-7 "جرار" المستخدمة عندما يكون الدعم لا يكفي لكلا عجلات في مؤخرة الجرار. الجهاز المغناطيسي يسمح باستخدام 7 الملازم لتطبيق رأي على اللحامات الخارجية فيليه في صهاريج التخزين مع خارج أقطار أكبر من 4.8 م والصفيحة القاعدية شفة تمديد أكثر من 76 مم

AGW---لحام الطوق التلقائي

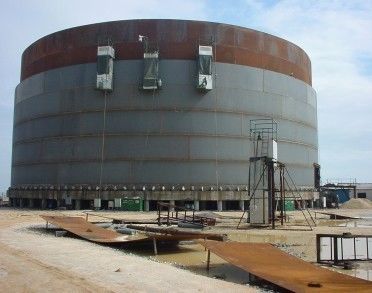

هذا الجهاز ذاتي حول الإطار مونفينج بجوار الدبابة الطوق. يهدف إلى تطبيق اللحامات كفاءة التماس الأفقي (اعتماد المغمورة قوس اللحام) على صهاريج تخزين حقل كبيرة نصبت. قد ركوب على طول الحافة العلوية للدبابات.

AGW1---وحيد الجانب

AGW2---الجانب مزدوجة

Power---DC-1000(Lincoln)
