Place of Origin: | China |
اسم العلامة التجارية: | Enargy |
Model Number: | MDA100-220S24 |
Minimum Order Quantity: | 1pcs |
---|---|
الأسعار: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 1000Pcs/week |
تسليط الضوء: | الطبي محول الطاقة |
---|

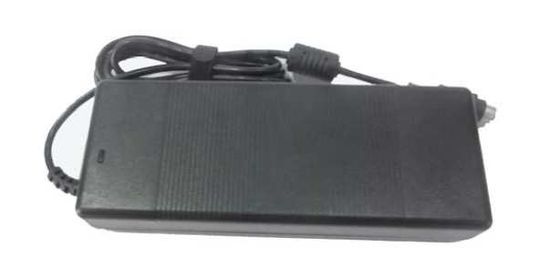

الطبية التيار الكهربائي / محول الطاقة 100W 24Volt العاصمة / 6.4A MDA100-220S24
الميزات الرئيسية
AC نطاق الإدخال: 100 ~ 240VAC
المخرجات الثلاثي: 24V / 4.2A
ذروة السلطة 160W
عالية الكفاءة: 85٪
تنظيم خط: ≤ ± 1٪
تنظيم الحمل: ≤ ± 2٪
تموج منخفض والضوضاء: ≤200mV
حماية ماس كهربائى
خرج أكثر من الحماية الحالية
خرج أكثر من حماية الجهد
على حماية درجة الحرارة
بارد الطبيعي
توافق RoHS
IEC60601-1 متوافقة 3RD
UL94V-0-أعاق اللهب تصنيف
نظرة عامة على المنتج
هذا المحول AC-DC استخدام تقدمت قوة المعالجة،
تقنيات التحكم والتعبئة والتغليف لتوفير
الأداء والمرونة والموثوقية والفعالية من حيث التكلفة ل
عنصر قوة ناضجة. التبديل عالية التردد
يوفر كثافة الطاقة العالية مع انخفاض مستوى الضجيج وعالية
كفاءة.
خصائص الإدخال
معامل | M ط ن | تي ذ ع | M الفأس | القمل U | OTES N |
تصنيف المدخلات الجهد | 100 | 220 | 240 | بطالة | |
AC نطاق الإدخال الجهد | 90 | 264 | بطالة | ||
تقييمه AC مدخلات تردد | 50/60 | هرتز | |||
AC نطاق تردد الإدخال | 47 | 63 | هرتز | ||
ماكس. المدخلات الحالية | 2 | ا | دقيقة. مساهمة الجهد، حمولة كاملة | ||
إدخال تدفق الحالية | 60 | ا | 240Vacinput الجهد، 25 ℃، بداية الأول | ||
كفاءة | 85 | ٪ | تصنيف المدخلات الجهد، تحميل تقييما | ||
معامل القدرة | 92 | PF |
خصائص الانتاج
معامل | M ط ن | تي ذ ع | M الفأس | القمل U | OTES N | |
مجموعة انتاج التيار الكهربائي | 23.53 | 24.30 | 24.48 | فولت | ||
مجموعة الانتاج الحالي | 0 | 4.5 | ا | إدخال 240VAC الذروة current6.87A / 1S، restoe2.5A / 5S | ||
خط التنظيم | ± 1 | ٪ | ||||
تنظيم الحمل | ± 2 | ٪ | ||||
تنظيم درجة الحرارة | ± 0.002 | ٪ / درجة مئوية | خلال التشغيل لدرجات الحرارة | |||
تموج والضوضاء | 200 | بالسيارات | تقييم مدخلات، حمولة كاملة، و 20 ميغاهيرتز عرض النطاق الترددي | |||
الاستجابة الديناميكية | الانحراف | ± 5 | ٪ | 25٪ إلى 50٪ إلى 25٪ Iout كحد أقصى، و 50٪ ل 75٪ إلى 50٪ Iout كحد أقصى، 1A / بنا | ||
حل مرة | 500 | لنا | في حدود 1٪ VOUT حركيا. | |||
بدوره على الوقت الارتفاع | 50 | الآنسة | حمولة كاملة، و 10٪ ~ 90٪ VOUT | |||
بدوره على تأخير الوقت | 3 | الصورة | 220VAC، تحميل كامل | |||
تخطى انتاج التيار الكهربائي | ± 5 | ٪ | ||||
الانتاج السعة | 2200 | μF |
خصائص الحماية
معامل | M ط ن | تي ذ ع | M الفأس | القمل U | OTES N |
خرج أكثر من الجهد حماية | 26 | 30 | فولت | فواق | |
خرج أكثر من حماية الحمل | 7 | 10 | ا | فواق | |
قصيرة - حماية الدائرة | 10 | mΩ | فواق |
الخصائص العامة
محول 100W AC-DC
معامل
M ط ن | تي ذ ع | M الفأس | القمل U | OTES N | |
MTBF | 250 | KHrs | تصنيف المدخلات، حمولة كاملة، 25 ℃ | ||
وزن | 500 | ز |
الخصائص البيئية
معامل | M ط ن | تي ذ ع | M الفأس | القمل U | OTES N |
درجة حرارة التشغيل | 0 | +40 | ℃ | ||
درجة حرارة التخزين | -40 | +55 | ℃ | ||
الرطوبة النسبية | 20 | 90 | ٪ | ||
الرطوبة التخزين | 10 | 95 | ٪ | ||
ارتفاع | 3000 | م | |||
الضغط الجوي | 70 | 106 | السلطة الفلسطينية |
خصائص السلامة
معامل | M ط ن | تي ذ ع | M الفأس | القمل U | OTES N | ||
عزل الجهد االكهربى | إدخال الناتج | إلى | 4000 | بطالة | 5MA / 1min، لا الانحناء والانهيار | ||
عزل مقاومة | إدخال الناتج | إلى | 10 | MΩ | 500VDC / 1min، الضغط الجوي العادي، و 90٪ الرطوبة |
خصائص EM C
الفنار م | المعايير | onditions C | OTES N | |
CE | EN55022 | فئة B | تمرير اختبار النظام | |
إعادة | EN55022 | فئة B | تمرير اختبار النظام | |
متناسق | EN61000-3-2 | مصابيح نوع C المتطلبات | المعيار B | |
تقلبات الجهد و رمش | EN61000-3-3 | المعدات الفئة (أ) المتطلبات | المعيار B | |
موجة | EN61000-4-5 | وضع التفاضلية ± 2KV، وضع مشترك ± 4KV | المعيار B | |
مجمع دبي للاستثمار | EN61000-4-11 EN55024 | الجهد تراجع ل 0٪ أوت، 10ms | المعيار B، اختبار في مرحلة 0، 90، 180 و 270 | |
الجهد تراجع ل 40٪ أوت، 20ms | ||||
الجهد تراجع ل 70٪ أوت، 50ms | ||||
البيئة والتنمية المستدامة | هواء | EN61000-4-2 | ± 8KV | المعيار B |
محول 100W AC-DC
تفريغ | ||||
اتصال تفريغ | EN61000-4-2 | ± 4KV | المعيار B | |
raing النار | UL94-V0 | |||
تسرب المياه الصف | IP2X |
الملاحظات:
معيار A: أداء عادي أثناء وبعد الاختبار.
المعيار B: لا يجوز حماية الجهد المنخفض أو إعادة تعيين. توقف مؤقت تذبذب التيار الكهربائي الناتج بعد الاضطرابات توقفها، والتي من EUT يتعافى الأداء العادي تلقائيا. أثناء اختبار النظام، لا يسمح تذبذب التيار الكهربائي الناتج أو إعادة تعيين جدا.
معيار C: يسمح فقدان مؤقت للانتاج، ولكن لا يمكن أن يكون معطوبا الأجهزة. وEUT يتعافى الأداء العادي تلقائيا أو تدخل المشغل.
يسمح فقدان الانتاج وهي ليست قابلة للاسترداد: معيار R. يمكن أن تتلف عنصر وقائي الأساسي (الصمامات). وEUT يتعافى أدائها الطبيعي بعد استبدال مكون التالفة.
تصفيات البيئية
السلطة الفلسطينية rameter | الملاحظات |
اهتزاز | مدى التردد: 5-20Hz، + 3DB و/ OTC. 20-80Hz، 0.04g2 / هرتز؛ 80-500Hz، -3DB / ج بعد التمديد. XYZ محاور، 30min في / محور الاجتياح تردد: مدى التردد: 5-55Hz. السعة: 0.35mm. مسح دورة تردد: 5min. XYZ محاور، 30min في / محور |
صدمة الميكانيكية | نصف موجة جيبية، 300M / s2،11ms، ± X، Y ±، ± Z، 6tims / الاتجاه |
البرد (في العملية) | IEC60068-2-1 الإعلان |
حرارة رطبة | IEC60068-2-67 قبرصي |
ركوب الدراجات في درجة الحرارة | 0 درجة مئوية إلى 40 درجة مئوية، منحدر 15 ° C / دقيقة، 500 دورة |
السلطة / ركوب الدراجات الحرارية | فين = دقيقة إلى حد أقصى، حمولة كاملة، و 100 دورات |
تصميم التهميش | Tmin 10 درجة مئوية إلى TMAX + 10 ° C، 5 ° C الخطوات، فين = دقيقة إلى حد أقصى، تحميل 0-105٪ |
اختبار الحياة | تصنيف 95٪ فين والحمل، والوحدات في نقطة derating، 1000 ساعة |
القدرة اللحيم | IEC60068-2-20 |
الامتثال للمعايير
S ر اندا ص د ق | الملاحظات |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | اختبار اللهب إبرة، اختبار على التجمع بأكمله، ومجلس والمكونات البلاستيكية UL94V-0 متوافقة |
IEC 61000-4-2 |
معلومات البدنية
طول × عرض × heigth: 167.0 × 65.0 × 39.0 (مم) 6.57 × 2.56 × 1.54 (في)
التسميات الموصل
بند | دبوس | وظيفة | الملاحظات |
AC الإدخال | 1 | N | أقدام مسطحة خط AC |
2 | L | ||
الناتج العاصمة | P1 | الناتج + | |
P2 | الناتج + | ||
P3 | الناتج - | ||
P4 | الناتج - |
