Place of Origin: | China |
اسم العلامة التجارية: | Meanwell |
إصدار الشهادات: | CE,ROHS, TUV, UL |
Model Number: | SE-1000 Single Output Switching Power Supply |
Minimum Order Quantity: | Negotiable |
---|---|
الأسعار: | Negotiable |
Packaging Details: | Export Standard Packaging |
Delivery Time: | 5-7 work days after receiving deposit |
Payment Terms: | Ex works |
Supply Ability: | 30000pcs/month |
DIMENSION: | 278*127*63.5mm (L*W*H) | PACKING: | 2.5Kg; 6pcs/16Kg/1.38CUFT |
---|---|---|---|
Connection: | Terminal block with cover for input and output (SE-1000/1500: copper pillars for output) | ISOLATION RESISTANCE: | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH |
EMC standards: | Design refer to EN55022 class B | DC Voltage: | 5V, 9V, 12V, 15V, 24V, 48V |
Working temperature: | -20~+60°C(600W/1000W); -20~+70°C(1500W) | WITHSTAND VOLTAGE: | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
تسليط الضوء: | الصمام الخفيفة التيار الكهربائي,الصمام سائق خفيف |

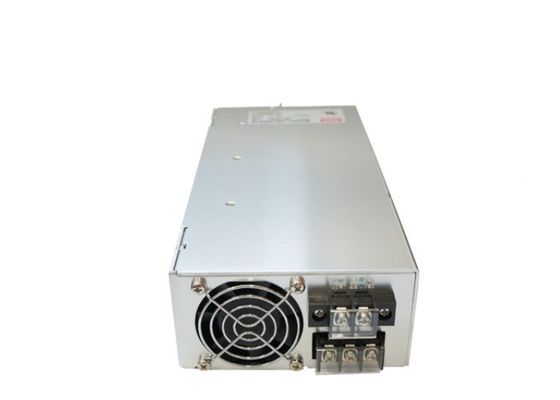

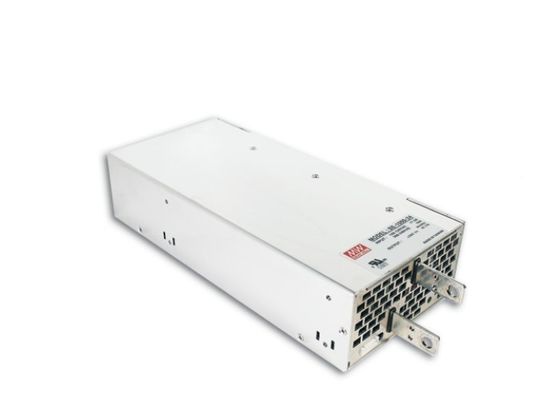

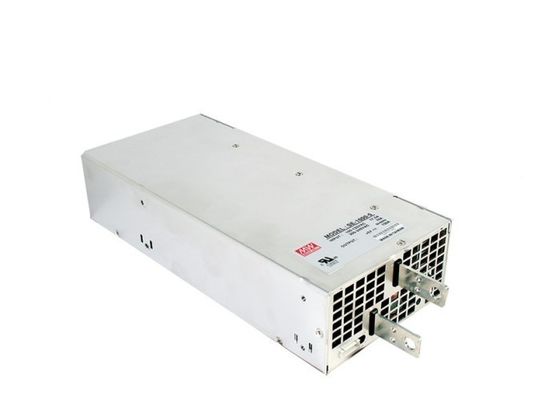

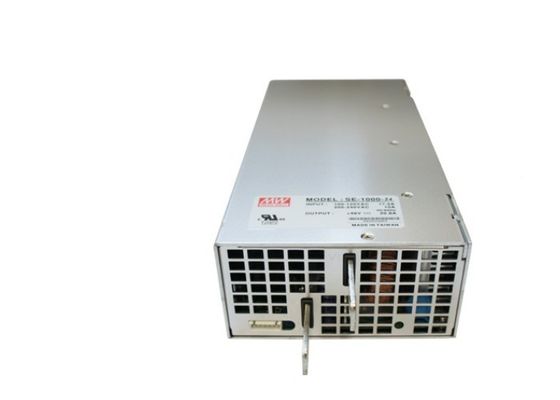

توريد AC DC بقيادة السلطة محول محول 12 فولت DC و 24 فولت DC SE-1000W
المغلقة SE سلسلة-100W 450W الميزات مصغرة:
1. إدخال AC اختيارها من قبل التبديل
2. تحمل 300VAC زيادة المدخلات لمدة 5 ثوان (SE-200/350)
3. الحماية: ماس كهربائى / الزائد / على مدى الجهد / على مدى درجة الحرارة (باستثناء SE-100)
4. اضطر تبريد الهواء بواسطة مدمجة في مروحة العاصمة (SE-350/450)
5. المدمج في مروحة ON / OFF السيطرة (SE-350)
6. مدمج ثابت الدائرة الحد الحالي (SE-200/350)
7. تحمل 5G اختبار الاهتزاز (SE-200/350)
8. المدمج في وظيفة الإحساس عن بعد (SE-450)
9. 100٪ حمولة كاملة يحرق في الاختبار
10. مؤشر LED للطاقة
11. 2 سنة الضمان
المغلقة SE سلسلة 600W ~ 1500W المخرجات واحدة الميزات:
1. إدخال AC اختيارها من قبل التبديل (SE-600/1000)
AC إدخال 180 ~ 264VAC فقط (SE-1500)
2. الحماية: ماس كهربائى / الزائد / على مدى الجهد / وعلى مدى درجة الحرارة.
3. تبريد الهواء القسري من قبل المدمج في العاصمة مروحة
4. المدمج في وظيفة الإحساس عن بعد
5. العاصمة موافق، ON عن بعد / OFF التحكم (SE-1000/1500)
6. 100٪ حمولة كاملة يحرق في الاختبار
7. مؤشر LED للطاقة
8. 2 سنة الضمان
AC نطاق الإدخال الجهد ......... 90 ~ 132VAC / 180 ~ 264VAC اختيار بواسطة مفتاح (600W / 1000W)؛ 180 ~ 264VAC (1500W)
AC تدفق الحالية ................. بدء الباردة، 60A في 230VAC (600W / 1500W) بدء الباردة، 55A في 230VAC (1000W)
DC نطاق التعديل ............ ± 10٪ تصنيف انتاج التيار الكهربائي
حماية الزائد .............. 105٪ ~ 125٪ اغلاق س / ع الجهد، وإعادة السلطة إلى استعادة
أكثر من حماية الجهد .......... 115٪ ~ 140٪ الناتج الجهد تصنيف
تحمل الجهد ................ I / ص / P: 3kVAC، I / P-FG: 1.5kVAC، 1 دقيقة
درجة حرارة العمل ............- 20 ~ + 60 ° C (600W / 1000W)؛ -20 ~ + 70 ° C (1500W)
معايير السلامة .................. وافق UL60950-1
معايير EMC .................... تصميم الرجوع إلى EN55022 الفئة B
اتصال .......................... محطة كتلة مع غطاء لالمدخلات والمخرجات (SE-1000/1500: أعمدة النحاس للإخراج)
المغلقة التبديل إمدادات الطاقة
SE السلسلة:
خرج واحد تحويل امدادات الطاقة: SE-100، SE-200، SE-350، SE-450، SE-600، SE-1000، SE-1500
تفاصيل سريعة من إخراج واحدة 1000W تبديل الصمام امدادات الطاقة:
الناتج 1000W-واحد | ||||
نموذج رقم: | الناتج | تول. | R & N | إيفي. |
SE-1000-5 | 5V، 0 ~ 150A | ± 1٪ | 150mV | 81٪ |
SE-1000-9 | 9V، 0 ~ 100A | ± 1٪ | 150mV | 84٪ |
SE-1000-1012 | 12V، 0 ~ 83.3A | ± 1٪ | 150mV | 85٪ |
SE-1000-1015 | 15V، 0 ~ 66.7A | ± 1٪ | 150mV | 86٪ |
SE-1000-1024 | 24V، 0 ~ 41.7A | ± 1٪ | 200mV | 88٪ |
SE-1000-1048 | 48V، 0 ~ 20.8A | ± 1٪ | 200mV | 89٪ |
ملاحظة:
1. يتم قياس جميع المعلمات عدم ذكر خصيصا في 230VAC المدخلات، والحمل المقنن و 25 ℃ درجة الحرارة المحيطة.
يتم قياس 2. تموج والضوضاء في 20MHz من عرض النطاق الترددي باستخدام 12 "الملتوية زوج من الأسلاك مع إنهاء 0.1uf ومكثف مواز 47UF.
3. التسامح: ويشمل اقامة التسامح، وخط التنظيم وتنظيم الحمل.
4. باستخدام الدائرة UVP، وجامعة الأمير سلطان يتم تشغيل مباشرة من قبل في ميلان يستمر على حالة / OFF في 5 ثانية.
SE-1000 سلسلة ورقة البيانات:
نماذج SE سلسلة SE-1000 المتوفرة:
SE-1000-5
SE-1000-9
SE-1000-1012
SE-1000-1015
SE-1000-1024
SE-1000-1048
