Place of Origin: | China |
اسم العلامة التجارية: | Enargy |
Model Number: | XX50-12S24-PEC |
Minimum Order Quantity: | 1pcs |
---|---|
الأسعار: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
تسليط الضوء: | الصناعي تحويل العاصمة العاصمة,معزولة امدادات الطاقة |
---|

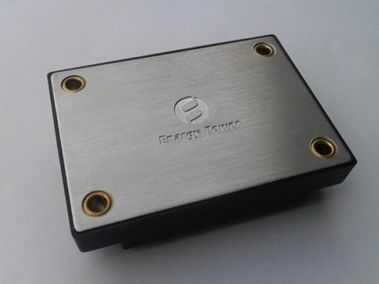

الصناعية التيار الكهربائي 50W الناتج 24V / 2.08A XX50-12S24-PEC
الميزات الرئيسية
خرج الطاقة: 50W
مجموعة واسعة المدخلات: 9-18VDC
ارتفاع كفاءة التحويل: ما يصل إلى 87٪
تنظيم خط ل± 0.02٪
تنظيم الحمل ل± 0.02٪
تردد التشغيل ثابت
العزلة الجهد: 1،500V
تمكين (تشغيل / إيقاف) مراقبة
المدخلات في إطار الجهد قفل التدريجي
انتاج التيار الكهربائي تقليم: ± 8٪ VOUT
نظرة عامة على المنتج
هذه الوحدات تحويل DC-DC استخدام التكنولوجيات المتقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.
الخصائص الكهربائية
تنطبق الخصائص الكهربائية على نطاق التشغيل الكامل للمساهمة الجهد، الحمل الناتج ودرجة الحرارة لوحة قاعدة، ما لم ينص على خلاف ذلك. جميع درجات الحرارة تشير إلى درجة حرارة التشغيل في وسط لوحة قاعدة.
الحد الأقصى لالتقييمات المطلقة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
مساهمة الجهد | 22 | فولت | المستمر، غير تشغيلية | ||
20 | فولت | المستمر، التشغيل | |||
22 | فولت | تعمل حماية عابر، <100MS | |||
العزلة الجهد | 2000 | فولت | مدخلات الانتاج | ||
درجة حرارة التشغيل | -40 | 100 | ℃ | درجة حرارة اللوح الأساس | |
درجة حرارة التخزين | -55 | 115 | ℃ |
خصائص الإدخال
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
مدى مساهمة الجهد | 9 | 12 | 18 | فولت | |
بدء مدى الجهد | 10 | 12 | 18 | فولت | |
وكيل الجهد تأمين | 8.5 | 8.9 | فولت | بدوره - على عتبة، ونصف الحمل | |
7.5 | ثمانية | فولت | بدوره - إيقاف عتبة، ونصف الحمل | ||
الحد الأقصى المدخلات الحالية | 7 | ا | حمولة كاملة، دقيقة. إدخال | ||
كفاءة | 87 | ٪ | إدخال الاسمي. حمولة كاملة | ||
يوصي السعة المدخلات الخارجية | 100 | الجبهة المتحدة | نموذجي 0.1-0.2Ω ESR |
خصائص الانتاج
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
الناتج الجهد تعيين نقطة | 23.76 | 124.00 | 24.24 | فولت | إدخال الاسمي. تحميل نصف |
الناتج الجهد المدى | 23.52 | 24.00 | 24.48 | فولت | |
الناتج النطاق الحالي | 0.1 | 2.08 | ا | ||
خط التنظيم | ± 0.02 | ± 1 | ٪ | خط منخفض إلى خط رفيع. حمولة كاملة | |
تنظيم الحمل | ± 0.02 | ± 1 | ٪ | عدم التحميل إلى التحميل الكامل. إدخال الاسمي | |
تنظيم درجة الحرارة | ± 0.02 | ٪ / درجة مئوية | خلال التشغيل لدرجات الحرارة | ||
الحد الحالي | 2.3 | ا | انتاج التيار الكهربائي 90٪ من الاسمية | ||
دائرة كهربائية قصيرة | 5 | ا | |||
تموج (RMS) | 50 | بالسيارات | إدخال الاسمي. حمولة كاملة؛ عرض النطاق الترددي 20 ميغاهيرتز | ||
الضوضاء (الذروة إلى الذروة) | 240 | بالسيارات | |||
كاب الناتج الحد الأقصى. | 1800 | μF | حمولة كاملة |
خصائص الاستجابة الديناميكية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
التغير في الانتاج الحالي (دي / دينارا = 0.1A / لنا) | 960 | بالسيارات | 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
التغير في الانتاج الحالي (دي / دينارا = 2.5A / لنا) | 960 | بالسيارات | 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
تسوية الوقت | 300 | لنا | في حدود 1٪ VOUT حركيا. | ||
بدوره على تأخير الوقت | 50 | الآنسة | حمولة كاملة؛ فين لVOUT = 90٪ حركيا | ||
تخطى انتاج التيار الكهربائي | 5 | ٪ |
خصائص وظيفية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
تحويل التردد | 180 | 200 | 230 | كيلوهرتز | |
الناتج الجهد تريم | 10 | ٪ | تقليم أعلى، تريم دبوس إلى (+) VOUT. | ||
8 | ٪ | تقليم أسفل، تقليم دبوس إلى كوم، | |||
تمكين المصدر الحالي | 1 | أمبير | |||
تمكين (على - إيقاف التحكم) إيجابي المنطق | 1 | 15 | فولت | على مراقبة، وارتفاع المنطق أو العائمة | |
-0.5 | 0.3 | فولت | خارج السيطرة، المنطق منخفضة | ||
الإفراط في قوة حماية | 110 | ٪ | |||
قصيرة - حماية الدائرة | 65 | mΩ | النوع: زوبعة واسطة، والاسترداد التلقائي، دائرة قصر المقاومة |
خصائص العزل
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
العزلة الجهد | 1500 | فولت | مدخلات الانتاج، 1MA | ||
1500 | فولت | مساهمة في اللوح الأساس، 1MA | |||
500 | فولت | الإخراج إلى اللوح الأساس، 1MA | |||
عزل المقاومة | 100 | MΩ | في 500VDC لاختباره عند الضغط الجوي وRH 90٪ | ||
العزلة السعة | 1000 | الجبهة الوطنية |
الخصائص البيئية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
درجة حرارة التشغيل | -40 | +100 | ℃ | مددت، ودرجة الحرارة اللوح الأساس | |
درجة حرارة التخزين | -55 | +115 | ℃ | المحيطة | |
معامل درجة الحرارة | ± 0.02 | ٪ / ℃ | |||
رطوبة | 20 | 95 | ٪ RH | الرطوبة النسبية، غير - التكثيف |
ملخص الميكانيكية
الملاحظات:
1. جميع دبابيس هي 0.040 "(1.02mm) ديا.
2. التحمل: x.xx ± 0.02 في (س س ± 0.5mm و).
x.xxx ± 0.010 في. (x.xx ± 0.25mm)
دبوس تسميات
دبوس رقم | اسم | وظيفة |
1 | تمكين | المدخلات TTL لتحويل تحويل وخارجها، والمشار إليه فين (-)، مع سحب الداخلي حتى. |
2 | فين (-) | سلبي مساهمة الجهد |
3 | فين (+) | إيجابي المدخلات الجهد |
4 | VOUT (+) | إيجابي انتاج التيار الكهربائي |
5 | كوم | السلبي الناتج الجهد |
6 | تقليم | انتاج التيار الكهربائي تقليم. ترك دبوس TRIM مفتوحة للالاسمي انتاج التيار الكهربائي. |
