Place of Origin: | China |
اسم العلامة التجارية: | Enargy |
Model Number: | XX60-24S24-PEC |
Minimum Order Quantity: | 1pcs |
---|---|
الأسعار: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
تسليط الضوء: | إمدادات الطاقة الصناعية,معزولة امدادات الطاقة |
---|

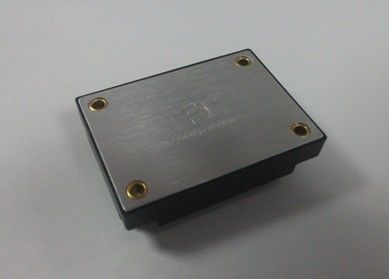

الصناعية التيار الكهربائي 60W الناتج 24V / 2.5A XX60-24S24-PEC
الميزات الرئيسية
خرج الطاقة: 60W
نطاق الإدخال: 18-36VDC
ارتفاع كفاءة التحويل: ما يصل الى 92٪
تنظيم خط ل± 1٪
تنظيم الحمل ل± 1٪
تردد التشغيل ثابت
العزلة الجهد: 1500V
تمكين (تشغيل / إيقاف) مراقبة
خرج أكثر من الحمولة الحماية
زوبعة طريقة حماية ماس كهربائى
المدخلات في إطار الجهد قفل التدريجي
انتاج التيار الكهربائي تقليم: -8 ~ + 10٪ VOUT
نظرة عامة على المنتج
هذه الوحدات تحويل DC-DC استخدام التكنولوجيات المتقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.
الخصائص الكهربائية
تنطبق الخصائص الكهربائية على نطاق التشغيل الكامل للمساهمة الجهد، الحمل الناتج ودرجة الحرارة لوحة قاعدة، ما لم ينص على خلاف ذلك. جميع درجات الحرارة تشير إلى درجة حرارة التشغيل في وسط لوحة قاعدة.
الحد الأقصى لالتقييمات المطلقة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
مساهمة الجهد | 40 | فولت | المستمر، غير تشغيلية | ||
38 | فولت | المستمر، التشغيل | |||
40 | فولت | تعمل حماية عابر، <100MS | |||
العزلة الجهد | 2000 | فولت | مدخلات الانتاج | ||
درجة حرارة التشغيل | -40 | 100 | ℃ | ||
درجة حرارة التخزين | -65 | 125 | ℃ | ||
تمكن من معلومات- VIN الجهد | -0.5 | 15 | فولت |
خصائص الإدخال
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
مدى مساهمة الجهد | 18 | 24 | 36 | فولت | مستمر |
وكيل الجهد تأمين | 17.5 | 17.9 | فولت | بدوره - على عتبة | |
15.0 | 16.5 | فولت | بدوره - إيقاف عتبة | ||
الحد الأقصى المدخلات الحالية | 4.1 | ا | حمولة كاملة، دقيقة. إدخال | ||
كفاءة | 90 | ٪ | تصنيف المدخلات الجهد، تحميل تقييما | ||
يوصي السعة المدخلات الخارجية | 100 | الجبهة المتحدة | نموذجي 0.1-0.2W ESR |
خصائص الانتاج
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
الناتج الجهد تعيين نقطة | 23.76 | 24.24 | فولت | إدخال الاسمي. تحميل نصف، و 25 ℃ | |
الناتج الجهد المدى | 23.52 | 24.48 | فولت | ||
الناتج النطاق الحالي | 0 | 2.5 | ا | مع مراعاة derating الحراري | |
خط التنظيم | ± 0.02 | ± 1 | ٪ | خط منخفض إلى خط رفيع. حمولة كاملة | |
تنظيم الحمل | ± 0.02 | ± 1 | ٪ | عدم التحميل إلى التحميل الكامل. إدخال الاسمي | |
الحد الحالي | 2.75 | 4.50 | ا | انتاج التيار الكهربائي 90٪ من الاسمية | |
تموج (RMS) | 30 | بالسيارات | إدخال الاسمي. حمولة كاملة؛ عرض النطاق الترددي 20 ميغاهيرتز | ||
الضوضاء (الذروة إلى الذروة) | 240 | بالسيارات | |||
كاب الناتج الحد الأقصى. | 1800 | μF | إدخال الاسمي. حمولة كاملة | ||
الناتج الجهد تريم | ± 8 | ٪ | إدخال الاسمي. حمولة كاملة؛ 25 ° C |
خصائص الاستجابة الديناميكية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
التغير في الانتاج الحالي (دي / دينارا = 0.1A / لنا) | 480 | بالسيارات | 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
التغير في الانتاج الحالي (دي / دينارا = 2.5A / لنا) | 480 | بالسيارات | 50٪ إلى 75٪ إلى 50٪ كحد أقصى Iout | ||
تسوية الوقت | 300 | لنا | في حدود 1٪ VOUT حركيا. | ||
تخطى انتاج التيار الكهربائي | 5 | ٪ |
خصائص وظيفية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
تحويل التردد | 180 | 200 | 230 | كيلوهرتز | مرحلة التنظيم ومرحلة العزلة |
تقليم (PIN6) | انظر الجزء 6.2 الجهد تريم (PIN6) | ||||
الناتج الجهد تريم | 8 | ٪ | تقليم أعلى، تريم دبوس إلى (-) VOUT. | ||
8 | ٪ | تقليم أسفل، تريم دبوس إلى (+) VOUT. | |||
تمكين (ON / OFF) التحكم (PIN1) | انظر الجزء 6.1 | ||||
تمكين الجهد تمكين المصدر الحالي | 15 | فولت | تمكين دبوس العائمة | ||
1 | أمبير | ||||
تمكين (على - إيقاف التحكم) إيجابي المنطق | 1.0 | 15 | فولت | على مراقبة، وارتفاع المنطق أو العائمة | |
-0.5 | 0.3 | فولت | خارج السيطرة، المنطق منخفضة | ||
قصيرة - حماية الدائرة | 10 | mΩ | النوع: زوبعة واسطة، والاسترداد التلقائي، دائرة قصر المقاومة |
خصائص العزل
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
العزلة الجهد | 1500 | فولت | مدخلات الانتاج | ||
1500 | فولت | الإدخال إلى قاعدة | |||
500 | فولت | الإخراج إلى قاعدة | |||
عزل المقاومة | 100 | MΩ | في 500VDC لاختباره عند الضغط الجوي وRH 90٪ | ||
العزلة السعة | 1000 | الجبهة الوطنية |
الخصائص العامة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
وزن | 2.4 (68) | أوقية (ز) | مغلفة | ||
MTBF (محسوب) | 250 | KHrs | TR-NWT-000332. تحميل٪ 80، 300LFM، 40 ℃ تا |
الخصائص البيئية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
درجة حرارة التشغيل | -40 | +100 | ℃ | طويلة، قاعدة PCB درجة الحرارة | |
درجة حرارة التخزين | -55 | +115 | ℃ | المحيطة | |
معامل درجة الحرارة | ± 0.02 | ٪ / ℃ | |||
رطوبة | 20 | 95 | ٪ RH | الرطوبة النسبية، غير - التكثيف |
معايير الامتثال
معامل | الملاحظات |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
إبرة لهب اختبار (IEC 695-2-2) | اختبار على التجمع بأكمله؛ مجلس والبلاستيك مكونات UL94V-0 متوافق |
IEC 61000-4-2 |
تصفيات مواصفات
معامل | الملاحظات |
اهتزاز | الاجتياح 10-55Hz، 1 min./sweep، 120 مداهمات لمدة 3 محور |
صدمة الميكانيكية | دقيقة 100G، 2 قطرات في سين وصاد محور (1)، انخفاض في محور ض |
البرد (في العملية) | IEC60068-2-1 الإعلان |
حرارة رطبة | IEC60068-2-67 قبرصي |
ركوب الدراجات في درجة الحرارة | -40 درجة مئوية إلى 100 درجة مئوية، المنحدر 15 ° C / دقيقة، 500 دورة |
السلطة / ركوب الدراجات الحرارية | فين = دقيقة إلى حد أقصى، حمولة كاملة، و 100 دورات |
تصميم التهميش | Tmin 10 درجة مئوية إلى TMAX + 10 ° C، 5 ° C الخطوات، فين = دقيقة إلى حد أقصى، تحميل 0-105٪ |
اختبار الحياة | تصنيف 95٪ فين والحمل، والوحدات في نقطة derating، 1000 ساعة |
حام | IEC60068-2-20 |
تطبيق نموذجي والتصميم النظر
دائرة التطبيقات النموذجية
الشكل 1: النموذجية الدوائر التطبيق (وحدة المنطق السلبية، تمكين بشكل دائم).
التسمية | القيمة | المواصفات. |
C1 ~ C5 | 1UF | SMD1210-100V-X7R |
C6 | 100nF | SMD1210-100V-X7R |
C8 ~ C11 | 100nF | SMD2220-1000V-X7R |
L1، L2 | 2.4uH | ACM1211-701-2PL-TL01 |
C7 | 470uF | مكثف كهربائيا (100V) |
C12 | 220uF | مكثف كهربائيا (63V) |
ملخص الميكانيكية
الملاحظات:
1. جميع الدبابيس الأخرى هي 0.040 "(1.02mm) ديا.
2. التحمل: x.xx ± 0.02 في (س س ± 0.5mm و).
x.xxx ± 0.010 في. (x.xx ± 0.25mm)
دبوس تسميات
دبوس رقم | اسم | وظيفة |
1 | تمكين | المدخلات TTL لتحويل تحويل وخارجها، والمشار إليه فين (-)، مع سحب الداخلي حتى. |
2 | فين (-) | سلبي مساهمة الجهد |
3 | فين (+) | إيجابي المدخلات الجهد |
4 | VOUT (+) | إيجابي انتاج التيار الكهربائي |
5 | VOUT (-) | السلبي الناتج الجهد |
6 | تقليم | انتاج التيار الكهربائي تقليم. ترك دبوس TRIM مفتوحة للالاسمي انتاج التيار الكهربائي. |
